YK43F先導活塞式氣體減壓閥屬于先導活塞式減壓閥，由主閥和導閥兩部分組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導 閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。主要用于氣體管路，如空氣、氮?dú)?、氧氣、氫氣、液化氣、天然氣等氣體。

執行標準
設計規范：GB/T 12244
結構長度：GB/T 12250
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12245
產品標識：GB/T 12220
供貨規范：JB/T 7928
產品型號
YK43X/F-16C(25,40,64,100,160)
YK43X/F-16P(25P,40P,64P,100P,160P)
主要技術參數和性能指標

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(MPa)*	2.4	3.75	6.0	9.6	15.0	24.0
密封試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
較高進口壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(MPa)	0.1~1.0	0.2~1.6	0.2~2.5	0.5~3.5	0.5~3.5	0.5~4.5
較小閥前閥后壓差(MPa)	0.15	0.15	0.2	0.4	0.8	1.0
壓力特性偏差	符合GB/T12245-2005標準
流量特性偏差	符合GB/T12245-2005標準
泄漏率	0
工作溫度	≤120°C

注：殼體試驗不包含膜片和閥蓋
流量系數(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

主要零件材質

零件名稱	材質
閥體、閥蓋、底蓋	WCB/CF8
閥座	2Cr13/304SS
閥瓣	2Cr13/304SS
缸套	2Cr13/304SS
活塞	2Cr13/304SS
閥桿	2Cr13
膜片	304SS
彈簧	60Si2Mn
密封墊	丁腈橡膠/聚四氟乙烯
導閥體、導閥蓋	25#/304SS

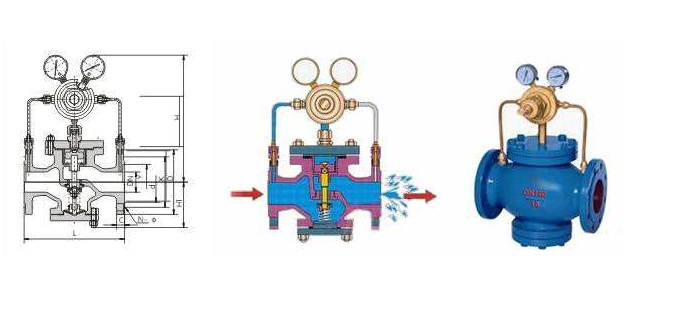

連接尺寸
PN1.6~4.0MPa

公稱通徑DN	外 形 尺 寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa
15	160	180	290	90
20	160	180	300	98
25	180	200	300	110
32	200	220	300	110
40	220	240	320	125
50	250	270	320	125
65	280	300	325	130
80	310	330	365	160
100	350	380	365	170
125	400	450	475	200
150	450	500	475	210
200	500	550	515	240
250	650		560	290
300	800		705	335
350	850		745	375
400	900		780	405
450	900		730	455
500	950		835	465

PN6.4~16.0MPa

公稱通徑DN	外 形 尺 寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa
15	180	180	300	100
20	180	200	310	105
25	200	220	31	120
32	220	230	310	120
40	240	240	335	135
50	270	300	335	135
65	300	340	340	140
80	330	360	380	170
100	380		380	185
125	450		490	215
150	500		490	225
200	550		535	260
250	650		580	310
300	800		725	355
350	850		765	395
400	900		800	435
500	950		855	495
