平衡閥工作原理（圖）

來源：www.cdbeikai.com作者：上海凱利科閥門有限公司更新時間：2023-03-31 10:03:39

平衡閥(Balance Valve）在管道或容器的各個部分存在較大的壓力差或流量差，為減小或平衡該差值，在相應的管道或容器之間安設平衡閥，用以調節兩側壓力的相對平衡，或通過分流的方法達到流量的平衡，是一種特殊功能的閥門。
平衡閥工作原理（圖）

平衡閥是在水力工況下，起到動態、靜態平衡調節的閥門。平衡閥可分為三種類型：靜態平衡閥、動態平衡閥及壓差無關型平衡閥。靜態平衡閥亦稱平衡閥、手動平衡閥、數字鎖定平衡閥、雙位調節閥等，它是通過改變閥芯與閥座的間隙（開度），調整閥門的Kv（閥門流通能力）來改變流經閥門的流動阻力以達到調節流量的目的，其作用對象是系統的阻力，消除系統中阻力不平衡的現象，從而能夠將新的水量按照設計計算的比例平衡分配，各支路同時按比例增減。靜態平衡閥在系統中應用場合可以在：總管、立管、水平支管以及末端等使用，效果等同于同程管。

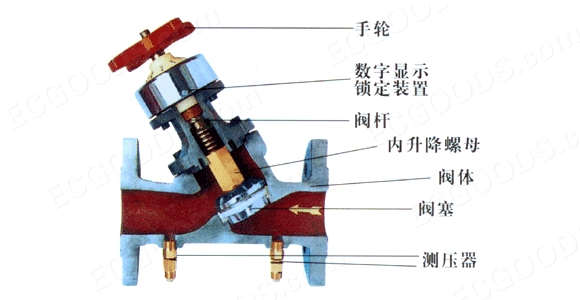

平衡閥結構原理

平衡閥是一種特殊功能的閥門，閥門本身無特殊之處，只在于使用功能和場所有區別。在某些行業中，由于介質（各類可流動的物質）在管道或容器的各個部分存在較大的壓力差或流量差，為減小或平衡該差值，在相應的管道或容器之間安設閥門，用以調節兩側壓力的相對平衡，或通過分流的方法達到流量的平衡，該閥門就叫平衡閥。

1、采用直流型閥體結構，具有更好的等百分比流量特性，能夠合理地分配流量，有效地解決供熱（空調）系統中存在的室溫冷熱不均問題。

2、用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內、從而克服了“大流量，小溫差”的不合理現象。

3、在管道系統中安裝平衡閥，通過對其的調節來改變系統管道特性阻力數比值，達到與設計要求一致。

4、當系統的運行調節采用集中量調節（比如水泵的變速調節等）時，不能采用平衡閥和自力式壓差平衡閥。

5、當系統的運行調節為質調節時，可以采用平衡閥和自力式壓差平衡閥，因為這種調節方式只改變供水溫度，而與系統的水力工況無關，即在不改變系統的水力工況的情況下，把調節傳達到每個用戶和設備。

6、采用平衡閥可以吸收網路的壓力波動，以及克服內擾（被控環路內部的阻力變化），以維持施加于被控環路上壓差恒定。

7、當系統采用分階段改變流量的質調節時，雖然每個階段流量不變。但若采用平衡閥，每個流量階段要對控制流量或控制壓差進行設定，給運行管理帶來很大不便，所以不宜采用。

8、直線型流量特性即在閥門前后壓差不變情況下，流量與開度大體上成線性關系

9、平衡閥的作用是為了調節系統內，各個分配點的（如每一個樓座）的預定流量。

10、管網平衡調試時，用軟管將被調試的平衡閥的測壓小閥與專用智能儀表連接，儀表可顯示出流經閥門的流量值（及壓降值），經與儀表人機對話，向儀表輸入該平衡閥處要求的流量值后，儀表通過計算、分析、得出管路系統達到水力平衡時該閥門的開度值。

11、原則上所有新設的平衡閥及原有系統環路中的平衡閥均應重新調試整定（原環路中支管平衡閥不必重新調整）。在空調及采暖系統中，作為輸配能量的水循環系統的水力平衡是非常重要的。

12、在空調及采暖系統中，冷（熱）媒由閉式管路系統輸配到各用戶。對于一個設計優良的管網系統，各用戶在末端控制閥（電控閥、溫控閥等）的開度為100%時應該均能獲得設計水量，而各用戶在末端控制閥的開度改變時既可得到所需的流量又互不干擾。

13、平衡閥相當于一個局部阻力可以改變的節流元件，對不可壓縮流體，由流量方程式可得：式中：Q－－流經平衡閥的流量 ξ－－平衡閥的阻力系數 P1－－閥前壓力P2－－閥后壓力 F－－平衡閥接管截面積 ρ－－流體的密度由上式可以看出，當F一定（即對某一型號的平衡閥），閥門前后壓降P1-P2不變時，流量Q僅受平衡閥阻力影響而變化。ξ增大（閥門關小時），Q減小；反之，ξ減?。ㄩy門開大時），Q增大。平衡閥就是以改變閥芯的開度來改變阻力系數，達到調節流量的目的。
