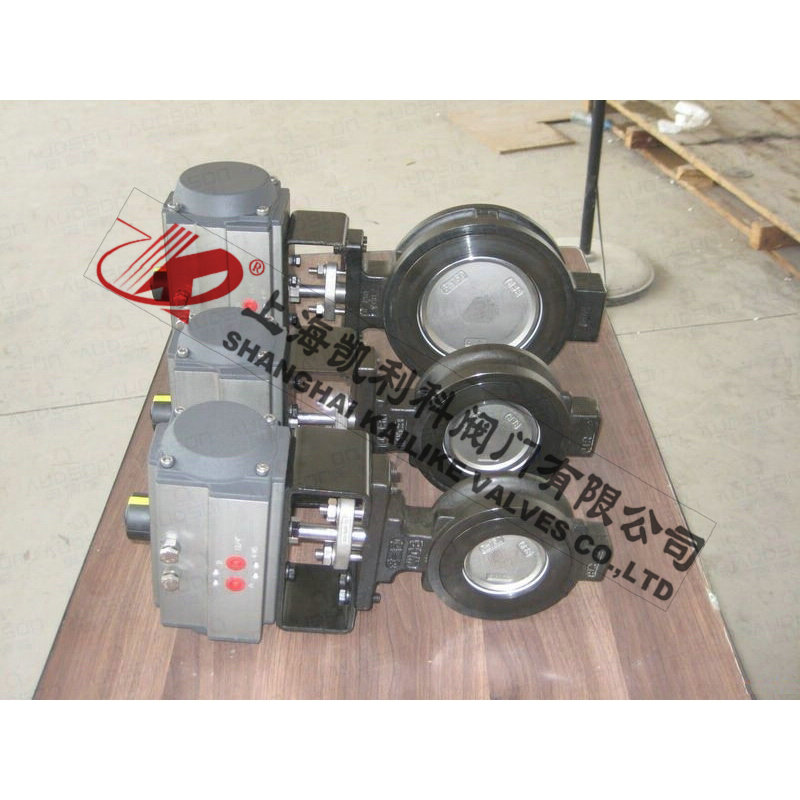

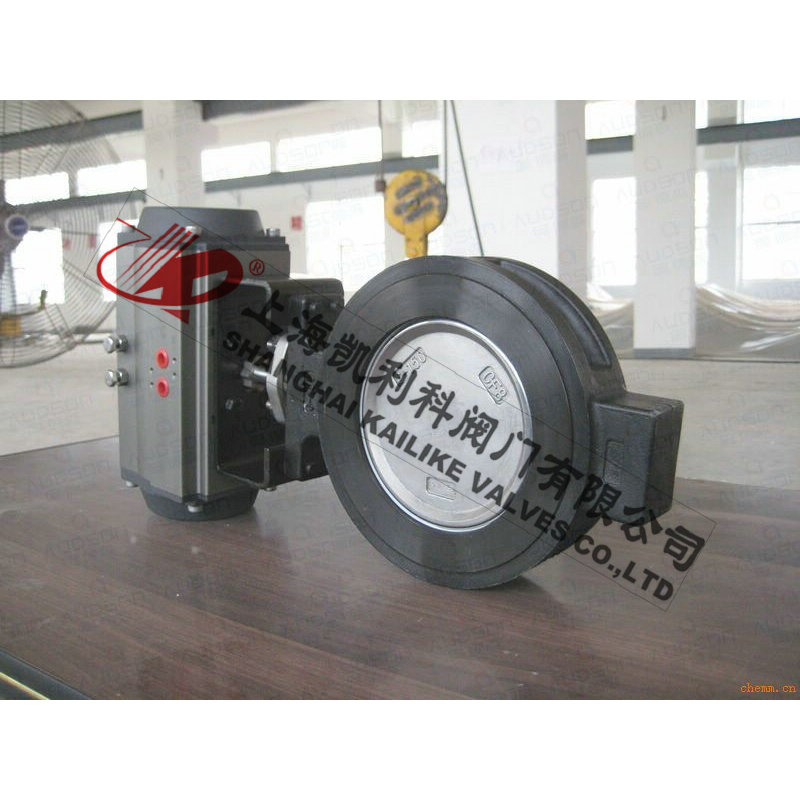

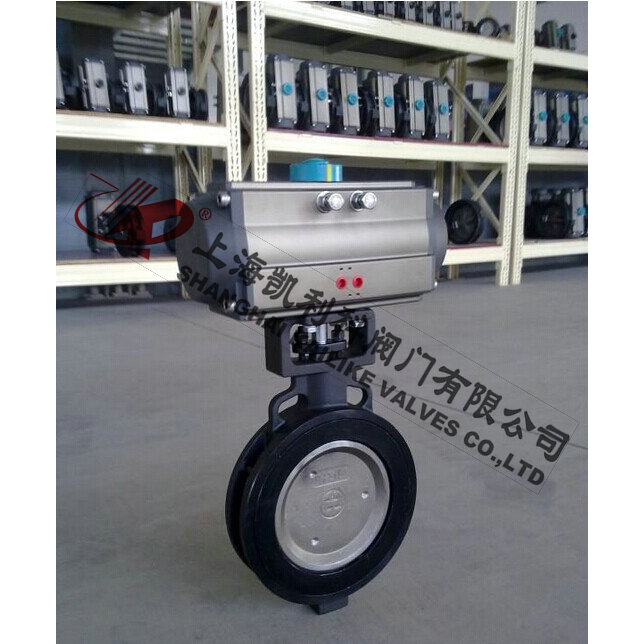

GD氣動高性能蝶閥采用帶有球形密封表面的三偏心蝶板，配以單片撓性唇式密封座，適用于要求可靠密封和良好調節特性的場合。由于雙偏心蝶板的設計，該閥門具有嚴密的密封性能，超長的使用壽命。可作快速切斷或調節流量之用。是引進國外技術。此高性能蝶閥密封性能持久、流量特性優異、使用壽命長久。
| 產品名稱： | 氣動高性能蝶閥 | 產品型號： | GD |
| 公稱通徑： | DN50～DN1000 | 閥座密封： | 軟密封、合金、司太立、不銹鋼 |
| 公稱壓力： | 1.0Mpa～4.0MPa / 150LB-300LB | 連接方式： | 對夾 |
| 適用溫度： | -20ºC～+150ºC～425ºC | 驅動方式： | 手動、蝸輪、電動、氣動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體、粉體、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 公稱壓力 | 150Lb~300Lb | |
| 試驗 | 強度試驗 | 3.1~7.8 |
| 密封試驗 | 2.2~5.6 | |
| 氣密封試驗 | 0.5~0.7 | |
| 最高工作溫度 | 350 | |
| 適用介質 | 蒸汽、水、氣體、腐蝕性介質等 | |
| 閥體額定值（磅/英寸2） | |||
| 溫度（℉） | 碳鋼 | 316不銹鋼 | 蒙乃爾合金 |
| -20至100 | 285 Psi | 275 Psi | 230 Psi |
| 200 | 260 | 240 | 200 |
| 300 | 230 | 215 | 180 |
| 400 | 200 | 195 | 185 |
| 500 | 170 | 170 | 170 |
| 試驗壓力 | 450 | 425 | 350 |
| ANSI B16.34 | 法蘭連接、螺紋連接和焊接 | MSS SP-55 | 鋼鑄件質量標準 |
| ANSI B16.5 | 鋼管法蘭和法蘭接件 | MSS SP-68 | 信心閥座高壓蝶閥 |
| ANSI B31.1 | 動力管線 | API 598 | 閥門的檢驗和試驗 |
| ANSI B31.3 | 化學設計和石油練油管線 | API 600 | 鋼制閘閥（壁厚要求） |
| ANSI B31.4 | 碳氫化合物（液化石油氣） | API 607 | 軟密封球閥火燒試驗 |
| 無水氨和乙醇輸液系統 | API RP6F | 閥門火燒試驗規范 | |
| ANSI B31.8 | 氣體傳輸和分配管線系統 | API 609 | 凸緣式和對夾式蝶閥 |
| ANSI B16.104 | 控制閥閥泄漏系統 | NACE MR-0175 | 油田設備抗硫化應力裂化的金屬材料 |
| MSS SP-25 | 閥門標準標記系統 | ASME | 核電標記閥（二級和三級） |
聲明：【GD氣動高性能蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GD氣動高性能蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
