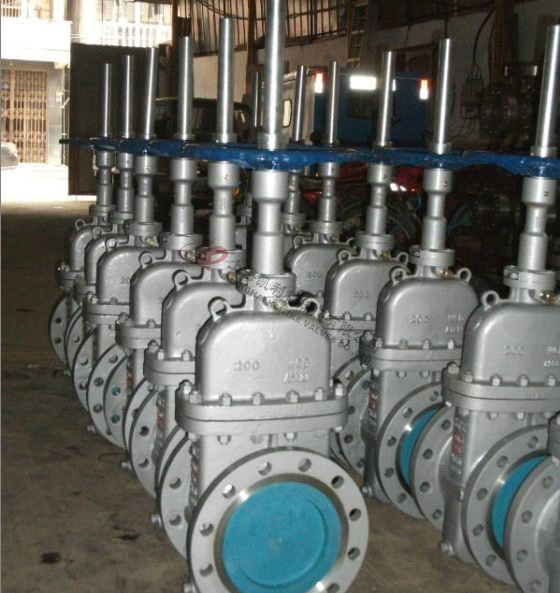

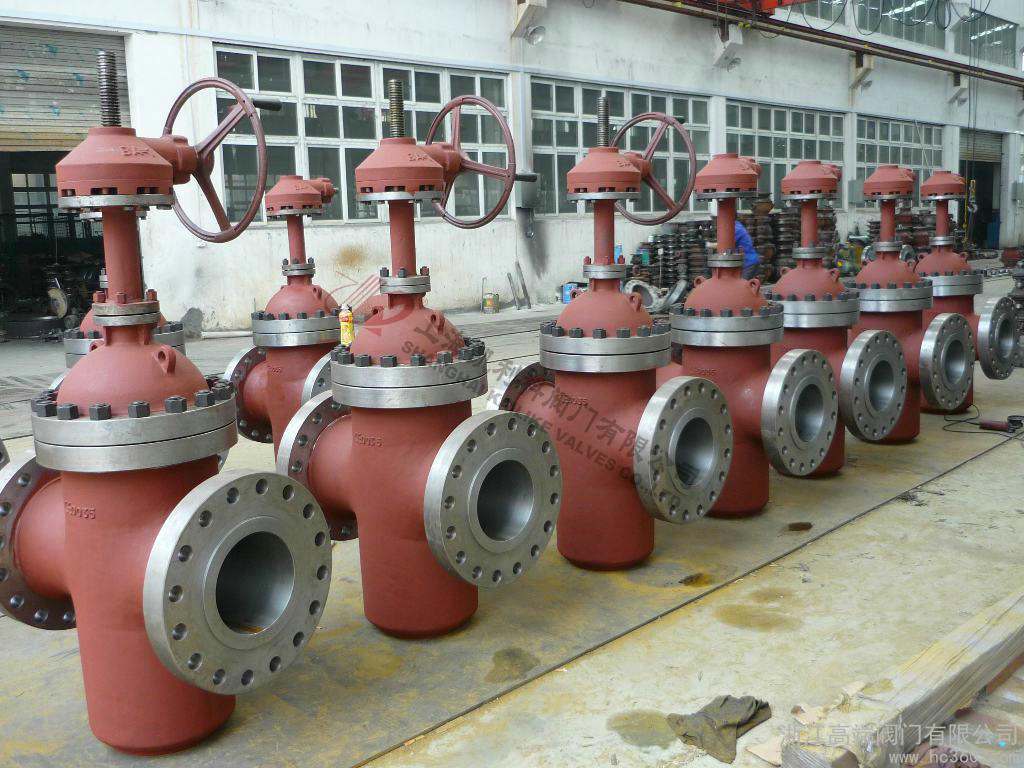

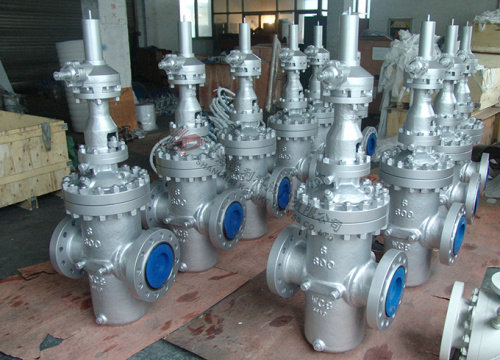

Z43WF無導流孔平板閘閥

產品名稱：	無導流孔平板閘閥	產品型號：	Z43WF、Z543WF、Z643WF、Z943WF
公稱通徑：	DN50～DN1000	結構形式：	單閘板、雙閘板
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭、對夾
適用溫度：	-20ºC～+150ºC～425ºC	驅動方式：	手動、鏈輪、傘齒輪、電動、氣動、液動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、天然氣、污水等	生產廠家：	上海凱利科閥門有限公司

產品說明

Z43WF無導流孔平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。

產品特點

1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
(1) 軛架套管–鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。
(2) 閥桿–螺紋長度直到托架；銷釘和點焊；具有穩定性。
(3) 壓力密封–結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。
(4) 閥座環–焊接閥座環垂直于流動通道，易于維護。
(5) 執行機構–這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
(6) 軛架–完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
(7) 壓蓋–兩件式，自調節壓蓋，避免被彈出。
(8) 整體后座–硬面，使用壽命最長。
(9) 閥瓣–彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
(10) 整體止動–整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。

執行標準

設計規范	結構長度	連接法蘭	試驗與檢驗	壓力-溫度	產品標識
JB/T5298	JB/T5298	JB/79	JB/T5298	GB9131	GB/T12220
API6D	API6D	ANSI-16.5	API6D	ANSI B16.34	MSS SP-25

性能規范

設計等級		常溫下試驗壓力（MPa）				適用溫度℃			適用介質
		殼體	左密封	左密封	低壓密封	“G”型	“D”型	普通型	“抗硫”型	“基本”型
公稱壓力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～50	-45～21	-2～121	H2S和CO2總含量大于500mg/m2的介質	石油天然氣、水等
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅級Lb	150	3.0	2.2	2.2	0.6
	300	7.7	5.6	5.6	0.6

主要零部件材料

閥門/閥蓋	WCB	WC6	A352-LCB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
閥桿	2Cr13	2Cr13	A182-A6a	A182-A316S
閥座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE+FPM
墊片	-	墊片		-
螺栓	35	螺栓		35
適用介質	水、油口、蒸汽	適用介質		水、油口、蒸汽

外形結構圖

主要外形和連接尺寸PN1.6MPa-2.5MPa

1.6MPa	DN	L	D	D1	D2	Do	f	b	H	H1	n-Φd
凸面法法 RF (K)Z43WF-16C (K)Z543WF-16C (K)Z643WF-16C (K)Z943WF-16C	50	178	160	125	100	250	3	16	584	80	4-Φ18
	65	190	180	145	120	250	3	18	634	95	4-Φ18
	80	203	195	160	135	250	3	20	688	100	8-Φ18
	100	229	215	181	155	300	3	20	863	114	8-Φ18
	125	254	245	210	185	350	3	22	940	132	8-Φ18
	150	267	280	240	210	350	3	24	1030	150	8-Φ23
	200	292	335	295	265	350	3	26	1277	168	12-Φ23
	250	330	405	355	320	400	3	30	1491	203	12-Φ25
	300	356	460	410	375	450	4	30	1701	237	12-Φ25
	350	381	520	470	435	500	4	34	1875	265	16-Φ30
	400	406	580	525	485	305	4	36	2180	300	16-Φ30
	450	432	640	585	545	305	4	40	2440	325	20-Φ34
	500	457	705	650	608	305	4	44	2860	360	20-Φ41
	600	508	840	770	718	305	5	48	3450	425	20-Φ41
	700	610	910	840	788	305	5	50	3960	460	24-Φ41
	800	660	1020	950	898	305	5	52	4550	512	24-Φ41
	900	711	1120	1050	998	250	5	54	5250	565	28-Φ48
	1000	811	1250	1170	1110	250	5	56	5870	630	28-Φ18
2.5MPa	50	178	160	125	100	250	3	20	584	80	4-Φ18
凸面法法 RF (K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-25 (K)Z943WF-25	65	190	180	145	120	300	3	22	634	95	8-Φ18
	80	203	195	160	135	350	3	22,	388	100	8-Φ18
	100	229	230	190	160	350	3	24	863	114	8-Φ23
	125	254	270	220	188,	350	3	28	940	132	8-Φ25
	150	267	300	250	218	400	3	30	1030	150	8-Φ25
	200	292	360	310	278	450	3	34	1277	168	12-Φ25
	250	330	425	370	332	500	3	36	1491	203	12-Φ30
	300	356	485	430	390	305	4	40	1701	237	16-Φ30
	350	381	550	490	448	305	4	44	1875	265	16-Φ34
	400	406	610	550	505	305	4	48	2180	300	16-Φ34
	450	432	660	600	555	305	4	50	2440	325	20-Φ34
	500	457	730	660	610	305	4	52	2860	360	20-Φ41
	600	508	840	770	718	305	5	56	3450	425	20-Φ41
	700	610	955	875	815	305	5	60	3960	460	24-Φ48
	800	660	1070	990	930	305	5	64	4550	512	24-Φ48
	900	711	1180	1090	1025	-	5	66	5250	595	28-Φ54
	1000	811	1305	1210	1140	-	5	68	5870	660	28-Φ48



聲明：【Z43WF無導流孔平板閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z43WF無導流孔平板閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
