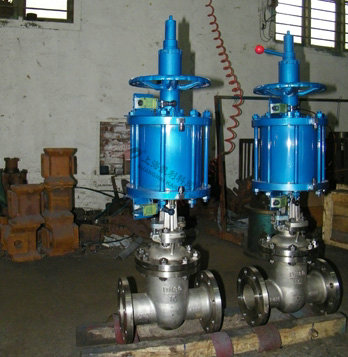

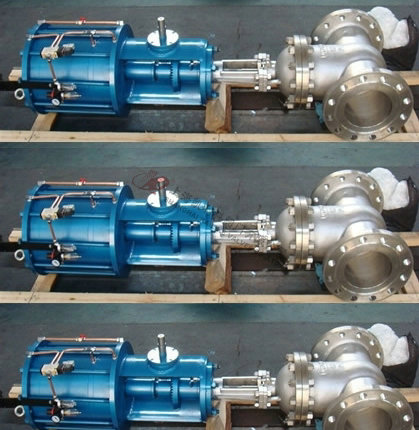

Z641H不銹鋼氣動閘閥

產品名稱：	不銹鋼氣動閘閥	產品型號：	Z641H
公稱通徑：	DN15～DN1000	結構形式：	閘板式
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	氣動帶手動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

Z641H不銹鋼氣動閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的管路系統上，作為切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

產品特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

產品介紹

Z641H不銹鋼氣動閘閥是具有氣動執行機構(雙層氣缸，并帶有緩沖機構)和手動及其保護機構（手動和可自鎖的氣動-手動轉換裝置）的低支架明桿氣動閘閥。該閥由于采用雙層氣缸結構，其與單氣缸式氣動閘閥相比，提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內楔死而打不開的弊病。而且，由于氣動閘閥具備緩沖機構，能有效地減速輕了關閉氣動閥門時，由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，同時，也能避免閘板卡死的現象。為了配合用戶實現操作自動化，本公司除供應本系列產品之外，還可單獨提供包括支架在內的氣缸體，幫助用戶對已有的種類繁多的手動閘閥進行改造，將雙缸氣動執行機構部分安裝在手動閘閥的閥體大蓋上，即可構成雙缸式氣動-手動兩用閘閥。由于其技術先進，性能可靠，操作切換和維修方便，已被石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道開閉裝置而廣泛使用。

主要零件材料

閥體、閥蓋、閥板	鑄鋼、不銹鋼
閥體及閘板的密封面	合金鋼
閥桿	不銹鋼
雙頭螺栓	35號鋼
氣缸	20號無縫鋼管
活塞	鑄鋁合金
手動螺母	青銅
密封圈	石棉橡膠板、纏繞式金屬石墨墊片
活塞環及軸環	耐油橡膠○型圈
填料函	石墨石棉繩

主要性能參數

型號	公稱壓力PN(MPa)	閥體試驗壓力 PN(MPa)
		強度試驗	密封試驗
Z641H-10	1.6	2.4	1.6
Z641H-25	2.5	3.8	2.5
Z641H-40	4.0	6.0	4.0
Z641H-64	6.4	9.6	6.4

外形結構圖

主要外形和連接尺寸

公稱通徑  DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT(Kg)
型號：Z641H-16C、Z641H-16P、Z641H-16R、Z641H-16I
50	250	160	125	100	16	4-Φ18	950	570	180	36
65	270	180	145	120	18	4-Φ18	1050	596	180	53
80	280	195	160	135	20	8-Φ18	1080	635	200	72
100	300	215	180	155	20	8-Φ18	1145	645	250	90
125	325	245	210	185	22	8-Φ18	1210	685	250	120
150	350	280	240	210	24	8-Φ18	1300	720	320	132
200	400	335	295	265	26	12-Φ23	1660	940	400	258
250	450	405	355	320	30	12-Φ25	1790	1020	400	297
300	500	460	410	375	30	12-Φ25	1990	1150	450	420
350	550	520	470	435	34	16-Φ25	2090	1170	450	558
400	600	580	525	485	36	16-Φ30	2290	1325	500	840
450	650	640	585	545	40	20-Φ30	2485	1465	500	1110
500	700	705	650	608	44	20-Φ34	2640	1590	550	1380
600	800	840	770	718	48	20-Φ41	2940	1720	550	1620
700	900	910	840	788	50	24-Φ41	3450	1960	600	1966
800	1000	1020	950	898	52	24-Φ41	3650	2190	600	2282
900	1100	1120	1050	998	54	28-Φ41	3815	2400	800	2495
1000	1200	1255	1170	1110	56	28-Φ48	4000	2650	800	2760

主要外形和連接尺寸

公稱通徑 DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT (Kg)
型號：Z641H-25C、Z641H-25P、Z641H-25R、Z641H-25I
50	250	160	125	100	20	4-Φ18	950	570	180	38
65	270	180	145	120	22	8-Φ18	1050	596	180	55
80	280	195	160	135	22	8-Φ18	1080	635	200	76
100	300	230	190	160	24	8-Φ23	1145	645	250	94
125	325	270	220	188	28	8-Φ25	1210	685	250	126
150	350	300	250	218	30	8-Φ25	1300	720	320	136
200	400	360	320	278	34	12-Φ25	1660	940	400	265
250	450	425	370	332	36	12-Φ30	1790	1020	400	300
300	500	485	430	390	50	16-Φ30	1990	1150	450	436
350	550	550	490	448	44	16-Φ34	2090	1170	450	580
400	600	610	550	505	48	16-Φ34	2290	1325	500	860
450	650	660	600	555	50	20-Φ34	2485	1465	500	1260
500	700	730	660	610	52	20-Φ41	2640	1590	550	1420
600	800	840	770	718	56	20-Φ41	3940	1720	550	1710
700	900	955	875	815	60	24-Φ48	3450	1960	600	2105
800	1000	1070	990	930	64	24-Φ48	3650	2190	600	2310
900	1100	1180	1090	1025	66	28-Φ54	3815	2400	800	2620
1000	1200	1305	1210	1140	68	28-Φ58	4000	2650	800	2960

主要外形和連接尺寸

公稱通徑 DN	L	D	D1	D2	D6	b	Z-Φd	H	H1	D0	WT (Kg)
型號：Z641H-40C、Z641H-40P、Z641H-40R、Z641H-40I
50	250	160	125	100	88	20	4-Φ18	950	570	200	42
65	280	180	145	120	110	22	8-Φ18	1050	596	200	68
80	320	195	160	135	121	22	8-Φ18	1080	635	250	84
100	350	230	190	160	150	24	8-Φ23	1145	645	320	102
125	400	270	220	188	176	28	8-Φ25	1210	700	320	135
150	450	300	250	218	204	30	8-Φ25	1330	750	400	156
200	550	375	320	282	260	38	12-Φ30	1660	940	400	276
250	650	445	385	345	313	42	12-Φ34	1820	1050	450	306
300	750	510	450	408	364	46	16-Φ34	1990	1150	450	510
350	850	570	510	465	422	52	16-Φ34	2110	1190	500	720
400	950	655	585	535	474	58	16-Φ41	2335	1370	550	1050
450	1050	680	610	560	524	60	20-Φ41	2490	1510	550	1320
500	1150	755	6720	612	576	62	20-Φ48	2640	1590	550	1800
600	1350	890	795	730	678	62	20-Φ54	2940	1720	600	2160

使用說明

1、本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。
2、上活塞行至行程上端可頂上上回訊器，使之發訊;下活塞行之行程下端可頂下下回訊器，使之發訊，以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。
3、手輪上部的外伸指示桿的上升和下降，標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時，外伸指示桿位于最低位置;反之，閘閥全開時，外伸指示桿位于最高位置。此即為本閥啟閉狀態的現場指示。
4、氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動”定位孔定位，閘閥處于氣動操作狀態;反之，將轉換手柄逆時針方向提轉到“手動”定于孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。 手動操作閘閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。

注意事項

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝(即閥桿處于垂直位置 , 手輪在頂部 )。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 )。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用 , 每月至少潤滑一次。


聲明：【Z641H不銹鋼氣動閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z641H不銹鋼氣動閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
