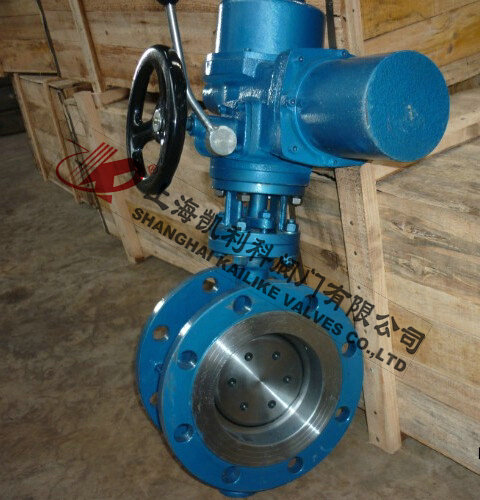

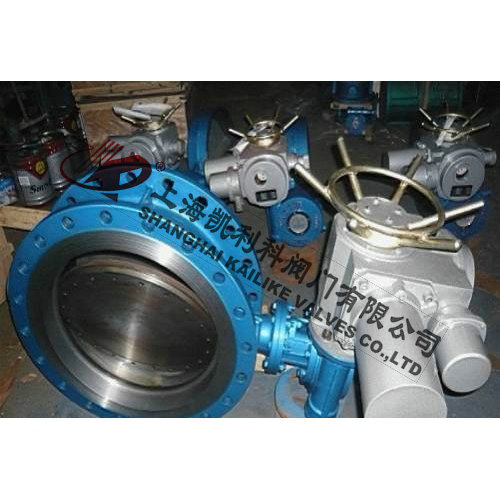

D943H電動金屬硬密封法蘭蝶閥

產品名稱：	電動金屬硬密封法蘭蝶閥	產品型號：	D943H
公稱通徑：	DN50～DN1000	閥座密封：	堆焊合金、司太立合金
公稱壓力：	1.0Mpa～4.0MPa	連接方式：	法蘭式
適用溫度：	-20ºC～+550ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、粉體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

D943H電動金屬硬密封法蘭蝶閥采用精密的U形彈性密封圈及三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

產品特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

執行機構

1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.工作環境：
3.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
4.相對溫度：≤90%(25℃時）
5.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性　　氣體混合物。（詳見GB3836.1）
6 防護等級：戶外型和防爆型為IP55（可訂制IP67）。
7. 工作制：為短時10分鐘（可訂制30分鐘）。

技術參數

公稱通經DN（mm)	50～2000
公稱壓力PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

執行標準

制造標準	JB/T 8527-97
法蘭標準	GB9113-2000
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

偏心原理及密封形式

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。

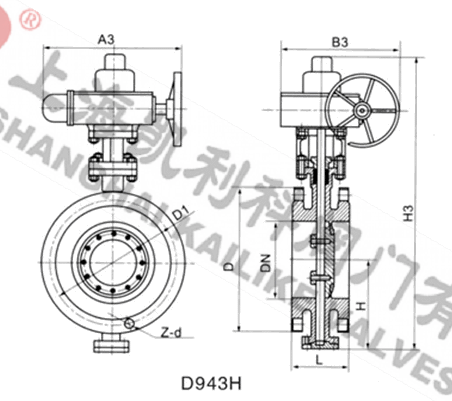

外形結構圖

主要外形尺寸

公稱通經(DN)/P>	主要尺寸			法蘭尺寸和螺栓規格
				1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	z-Фd	D	D1	z-Фd	D	D1	z-Фd
50	108	530	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	530	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	565	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	600	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	640	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	705	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	775	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	945	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	1070	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	1140	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1210	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1335	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1415	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1605	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1844	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	2040	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	2255	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	2380	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2640	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2886	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	3156	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3421	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3685	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70



聲明：【D943H電動金屬硬密封法蘭蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D943H電動金屬硬密封法蘭蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
