H44H,H44W不銹鋼高壓止回閥

產品名稱：	不銹鋼高壓止回閥	產品型號：	H44H、H44W
公稱通徑：	DN50～DN600	結構形式：	旋啟式
公稱壓力：	1.6MPa～25.0MPa | 150LB～1500LB	連接方式：	焊接、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	介質推動
閥體材質：	不銹鋼、304、316、36L	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

H44H、H44W不銹鋼高壓止回閥用于壓力 1.6~25MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，其主要作用是防止介質倒流、防止泵及其驅動電機反轉，以及容器內介質的泄放，適用介質為水、油品、蒸汽、酸性介質等。廣泛應用在石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。

設計規范

設計標準：API 6D、ASME B16.34、API 594、BS 1868、GB/T 12235、GB/T 12236、JB/T 8937
結構長度：ASME B16.10、API 6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、API 6D、GB/T 13927、GB/T 26480
壓力與溫度等級：ASME B16.34 、GB/T 12224

結構特點

1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

壓力試驗

公稱壓力（LB）	強度試驗		水密封試驗		氣密封試驗
	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	40.2	5350	25.8	3550

主要零件材料

殼體	ASTM A216WCB								ASTMA351 Cf8
閥瓣及支架	WCB			CF8		CF8M		Monel
銷軸	F6a			F304		F316		Monel	F304
閥瓣表面	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
閥座表面	13Cr	STL	STL	304	STL	316	STL	Monel	304	STL	STL
殼體	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
閥瓣及支架
銷軸	F304L					F316L			F316
閥瓣表面	304L			304L	STL	316	316	STL	316L	316L	STL
閥座表面	304L			STL	STL	316	STL	STL	316L	STL	STL

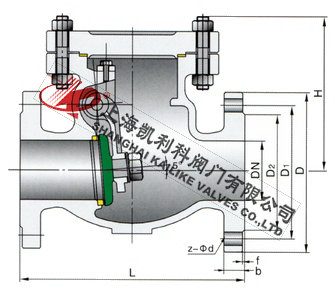

外形結構圖



主要外形尺寸150Lb

尺寸	inch	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"
	DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	203	216	241	292	330	356	495	622	699	787	914	978	978	1275
H	mm	142	166	178	236	252	266	314	368	429	455	410	560	600	880

主要外形尺寸300Lb

尺寸	inch	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"
	DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	267	292	318	356	400	444	533	622	711	838	864	978	1016	1346
H	mm	165	185	205	228	250	275	325	378	410	480	530	575	630	860

主要外形尺寸600Lb

尺寸	inch	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"
	DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	292	330	356	432	508	559	660	787	838	889	991	1092	1194	1397
H	mm	203	229	235	286	292	330	381	457	584	835	684	752	975	1111

主要外形尺寸900Lb

尺寸	inch	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"
	DN	50	65	80	100	125	150	200	250	300	350	400
L	mm	368	419	381	457	559	610	737	838	965	1029	1130
H	mm	216	254	292	318	343	368	432	546	660	782	838

主要外形尺寸1500Lb

尺寸	inch	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"
	DN	65	80	100	125	150	200	250	300	350	400
L	mm	419	470	546	673	705	832	91	1130	1257	1384
H	mm	193	246	288	324	373	466	536	857	950	1020



聲明：【H44H,H44W不銹鋼高壓止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H44H,H44W不銹鋼高壓止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
