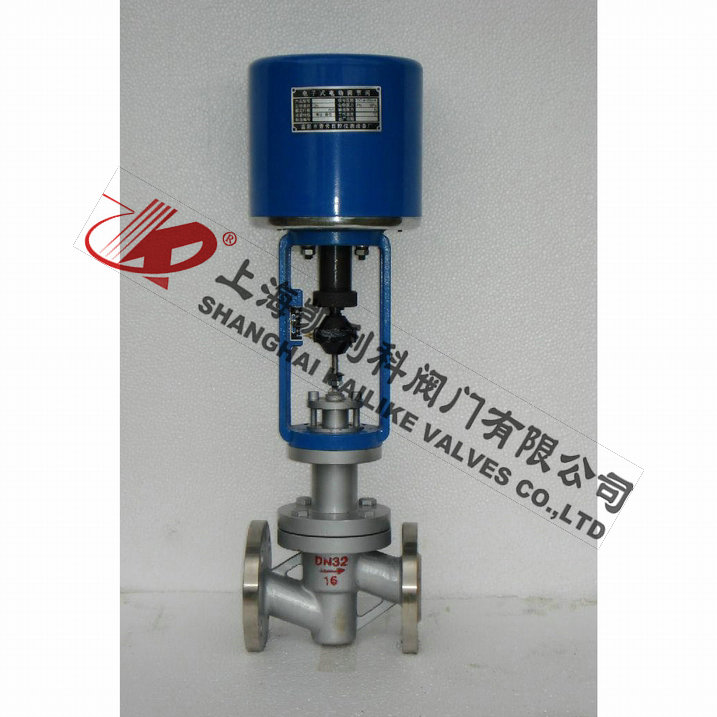

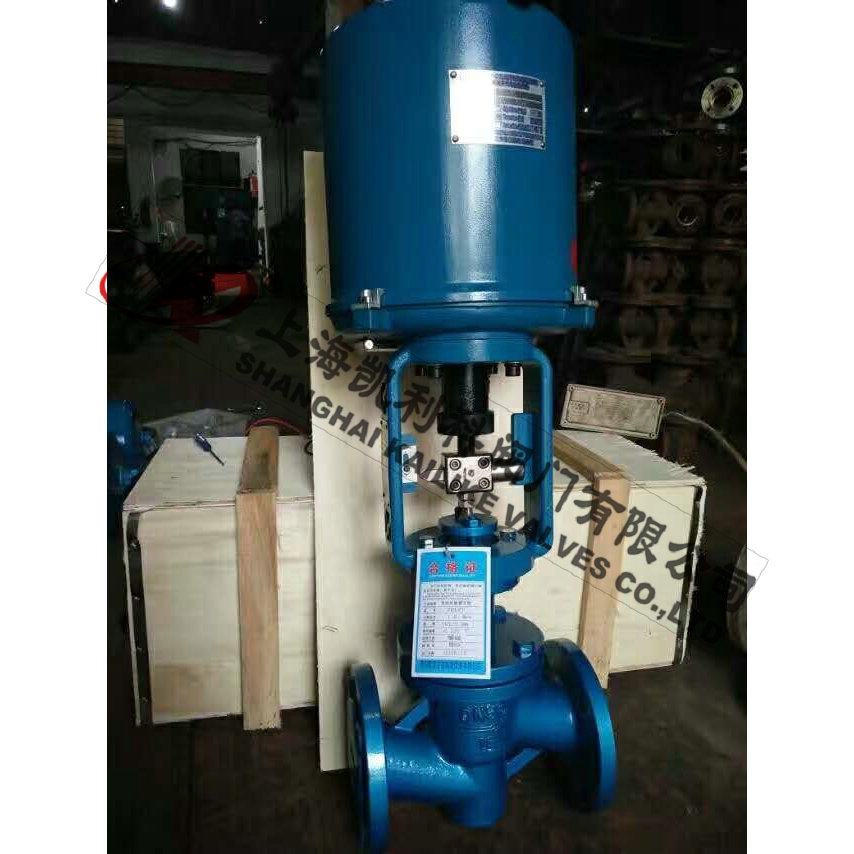

KZDLPF電子式襯氟單座調節閥
KZDLPF電子式襯氟單座調節閥由3810L型（或PSL系列）直行程電子式電動執行機構和精小型單座襯氟閥組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。該電子式襯氟單座調節閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。廣泛
|
產品名稱： |
電子式襯氟單座調節閥 |
產品型號： |
KZDLPF |
|
公稱通徑： |
DN15～DN200 |
結構形式： |
單座 |
|
公稱壓力： |
1.6MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+200ºC |
驅動方式： |
電動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
腐蝕性液體、腐蝕性氣體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
KZDLPF電子式襯氟單座調節閥由3810L型（或PSL系列）直行程電子式電動執行機構和精小型單座襯氟閥組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。該電子式襯氟單座調節閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。廣泛適用于對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
特點
1、耐腐蝕：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好：采用波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量?。河捎陂y芯、閥座采用軟密封，故泄漏量低。
4、配用HA執行機構，輸出力大、結構緊湊。
閥體
|
型 式 |
直通單座球型閥 |
|
公稱通徑 |
G3/4"、20、25、32、40、50、65、80、100、150mm |
|
公稱壓力 |
PN1.6MPa |
|
法蘭標準 |
RF |
|
材 料 |
ZG230-450 襯F46 |
|
工作溫度 |
-40~+180℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
填 料 |
V型聚四氟乙烯填料 |
閥內組件
|
閥芯型式 |
單座柱塞型閥芯 |
|
流量特性 |
等百分比特性和線性特性 |
|
閥芯材料 |
2Cr13 襯F46 |
|
閥座材料 |
2Cr13 襯F46 |
|
波紋管材料 |
聚四氟乙烯 |
執行機構
|
型號 |
381LSA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-99 |
381LSC-160 |
|
隔爆型號 |
381LXA-08 |
381LXA-20 |
381LXB-30 |
381LXB-50 |
381LXC-65 |
381LXC-99 |
381LXC-160 |
|
輸出力推（N） |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
|
最大行程L（mm） |
30 |
60 |
100 |
|
工作速度（mm /s） |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
|
主要技術參數 |
電源電壓：220V/50Hz 輸入信號：4-20mA或1-5V·DC 輸出信號：4-20mA·DC |
|
防護等級：相當IP55 隔爆標志：ExdⅡBT4 手操功能：手柄 |
|
環境溫度：-25～+70℃ 環境濕度：≤95% |
閥作用型式：電關式（B）；電開式（K）
性能
|
項目 |
技術指標 |
|
基本誤差% |
±2.5 |
|
回差% |
≤2.5 |
|
死區% |
≤1.0 |
|
始終點偏差% |
氣開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
|
氣關 |
始點 |
±2.5 |
|
終點 |
±2.5 |
|
額定行程偏差% |
≤2.5 |
|
泄露量l/h |
0.01%×閥額定容量 |
|
可調范圍R |
30：1 |
額定流量系數Kv、額定行程、允許壓差
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
閥座直徑dN（mm） |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
額定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
|
配用執行機構型號 |
381LSA-08、381LS/XA-20 |
381LS/XB-30 |
381LS/XB-50 |
381LS/XC-65 |
|
允許壓差（MPa） |
6.4 |
5.5 |
3.5 |
2.0 |
3.0 |
2.0 |
1.8 |
1.05 |
1.16 |
0.67 |
0.47 |
0.39 |
0.26 |
0.16 |
注：對于波紋管密封調節閥，最大允許壓差為1.0MPa，表中數值若小于1.0 MPa則不變，若大于1.0MPa則取1.0 MPa。
性能指標
|
項目 |
技術性能指標 |
|
基本誤差（％） |
≤±5 |
|
回差＜（％） |
≤3 |
|
死區＜（％） |
≤5 |
|
泄漏量 |
≤0.01%閥額定容量 |
|
額定流量系數偏查（%） |
≤±10，當KV≤6.3時，為≤±15 |
|
允許泄漏量 |
調節型 |
10-4X閥額定容量 |
|
調節切斷閥A |
閥座直徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
軟密封：VI級 |
|
額定流量系數偏差 |
±10 |
|
固有流量特性偏差 |
符合IEC534-1976和GB/T13927中規定的斜率要求 |
主要零件材料
|
名稱 |
材質 |
|
閥體、閥蓋 |
HT200、ZG230-450、ZG0Cr18Ni9 |
|
襯里材料 |
F46、F4、PFA、PO、PE、PP |
|
波紋管材料 |
聚四氟乙烯（PTFE）（F4） |
|
閥芯材料 |
0Cr18Ni9 |
|
填料、墊片 |
聚四氟乙烯、柔性石墨 |
|
閥桿、推桿 |
2Cr13、0Cr18Ni9 |
|
電動執行機構 |
組合件（店裝說明書） |
外形結構圖
主要外形尺寸PN10
|
公稱通徑 |
電動外徑 |
結構長度 |
法蘭連接尺寸 |
高度 |
|
DO |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
H |
|
DN15 |
225 |
130 |
95 |
65 |
45 |
3 |
14 |
4—φ14 |
673 |
|
DN20 |
225 |
150 |
105 |
75 |
55 |
3 |
16 |
4—φ14 |
673 |
|
DN25 |
225 |
160 |
115 |
85 |
65 |
3 |
16 |
4—φ14 |
698 |
|
DN32 |
225 |
180 |
140 |
100 |
78 |
3 |
18 |
4—φ18 |
720 |
|
DN40 |
255 |
200 |
150 |
110 |
85 |
3 |
18 |
4—φ18 |
723 |
|
DN50 |
255 |
230 |
165 |
125 |
100 |
3 |
20 |
4—φ18 |
740 |
|
DN65 |
270 |
290 |
185 |
145 |
120 |
4 |
20 |
8—φ18 |
850 |
|
DN80 |
270 |
310 |
200 |
160 |
135 |
4 |
22 |
8—φ18 |
866 |
|
DN100 |
270 |
350 |
220 |
180 |
155 |
4 |
22 |
8—φ18 |
884 |
|
DN125 |
310 |
400 |
250 |
210 |
185 |
4 |
24 |
8—φ18 |
1040 |
|
DN150 |
310 |
480 |
285 |
240 |
210 |
5 |
24 |
8—φ23 |
1065 |
|
DN200 |
310 |
600 |
340 |
295 |
265 |
5 |
26 |
8—φ23 |
1090 |
|
DN250 |
350 |
730 |
395 |
350 |
320 |
5 |
28 |
12—φ23 |
1256 |
|
DN300 |
350 |
850 |
445 |
400 |
368 |
5 |
28 |
12—φ23 |
1520 |
主要外形尺寸PN16
|
公稱通徑 |
電動外徑 |
結構長度 |
法蘭連接尺寸 |
高度 |
|
DO |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
H |
|
DN15 |
225 |
130 |
95 |
65 |
45 |
3 |
14 |
4—φ14 |
673 |
|
DN20 |
225 |
150 |
105 |
75 |
55 |
3 |
16 |
4—φ14 |
673 |
|
DN25 |
225 |
160 |
115 |
85 |
65 |
3 |
16 |
4—φ14 |
698 |
|
DN32 |
225 |
180 |
140 |
100 |
78 |
3 |
18 |
4—φ18 |
720 |
|
DN40 |
255 |
200 |
150 |
110 |
85 |
3 |
18 |
4—φ18 |
723 |
|
DN50 |
255 |
230 |
165 |
125 |
100 |
3 |
20 |
4—φ18 |
740 |
|
DN65 |
270 |
290 |
185 |
145 |
120 |
4 |
20 |
8—φ18 |
850 |
|
DN80 |
270 |
310 |
200 |
160 |
135 |
4 |
22 |
8—φ18 |
866 |
|
DN100 |
270 |
350 |
220 |
180 |
155 |
4 |
22 |
8—φ18 |
884 |
|
DN125 |
310 |
400 |
250 |
210 |
185 |
4 |
24 |
8—φ18 |
1040 |
|
DN150 |
310 |
480 |
285 |
240 |
210 |
5 |
24 |
8—φ23 |
1065 |
|
DN200 |
310 |
600 |
340 |
295 |
265 |
5 |
26 |
8—φ23 |
1090 |
|
DN250 |
350 |
730 |
395 |
350 |
320 |
5 |
28 |
12—φ23 |
1256 |
|
DN300 |
350 |
850 |
445 |
400 |
368 |
5 |
28 |
12—φ23 |
1520 |
執行機構結構圖
本執行器主要由以下幾部分組成；
1、控制器：接受來自調節器的 DC4 ~ 20mA 或 DC1 ~ 5V 信號，控制執行器按預定模式工作。
2、傳動機構：把電機的旋轉運動變成動力輸出軸的直線往復運動，實現調節閥的開關和調節功能。
3 、開度檢測機構：將輸出軸的直線運動位移（閥芯的開度）經齒條、齒輪反饋給電位器，由電位器轉換成電信號再反饋給控制器，當來自調節器的輸入信號和閥芯的開度信號之差為零時，電機將停止工作。
4 、聯結機構：通過支架將執行器和被控閥門聯結，并由開合螺母將執行器輸出軸和閥桿連接，開合螺母上帶有指針，支架上有標尺，可指示輸出軸（或閥桿）的位移
5 、手動機構：本執行器還設計有手動機構，在斷電情況下，根據需要可由手動操作來完成調節閥的開、關和調節功能。
接線圖
主要特點
3810L系列直行程電子式電動執行器是以220V交流單相電源做為驅動電源，接受來自調節器控制信號（DC4 ~ 20mA 或 DC1 ~ 5V），實現預定直線往復運動的新型執行器。本系列執行器被用作調節閥的執行機構時，幾乎具備了調節閥本身所要求的各種動作變換功能以及閥開度信號功能和手動功能。因此被廣泛應于發電、冶金、石化、輕工及環保等工業部門。
主要特點
1.1 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4 ~ 20mA
（或DC1 ~5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單
方便。
1.2 執行器的關鍵部件 — 控制器，采用最先進的混合集成電路，用樹脂密
封澆鑄，外形為匣狀，體積小，可靠性高。
1.3 驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜ 0.4%。
1.4 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
1.5 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
1.6 用狀態選擇開關可以設定（正、反動作。）
1.7 用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
1.8 調整工作零點（始點）和行程（終點）簡單易行。
1.9 當突然斷電時，能確保閥芯自鎖。
1.10 采用同步皮帶轉動，有效降低了噪音。
1.11 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起
動保護，并可反向運行取消延時保護。
2 主要技術參數
2.1 電源：AC220V±10%，50HZ
2.2 耗電功率（額定負載時）
規格 A 型執行器 50VA；
規格 B 型執行器 150VA；
規格 C 型執行器 220VA。
2.3 輸入信號：DC4 ~ 20mA 或 DC1 ~ 5V。
2.4 輸出信號：DC4 ~ 20mA（負載電阻礙500Ω以下）。
2.5 控制精度：基本誤差：±1%；回差≤1%；死區≤1%。
2.6 工作行程調整范圍：“零點”：±25%；“行程”20% ~ 100%。
2.7 外部配線：輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。
直行程3810L、3410L系列
|
類別 |
3810L系列 |
3410L系列 |
額定輸出力N |
速度mm/s |
最大行程mm |
|
普通型 |
381LS A-08 |
341LS A-08 |
800 |
4.2 |
30 |
|
381LSA-20 |
341LSA-20 |
2000 |
2.1 |
|
381LSB-30 |
341LSB-30 |
3000 |
3.5 |
60 |
|
381LS B-50 |
341LS B-50 |
5000 |
1.7 |
|
381LSC-65 |
341LSC-65 |
6500 |
3.4 |
100 |
|
381LSC-99 |
341LSC-99 |
10000 |
2.0 |
|
381LSC-160 |
341LSC-160 |
16000 |
1.0 |
|
隔爆型 |
381LX A-08 |
341LX A-08 |
800 |
4.2 |
30 |
|
381LXA-20 |
341LXA-20 |
2000 |
2.1 |
|
381LXA-30 |
341LXA-30 |
3000 |
3.5 |
60 |
|
381LXA-50 |
341LXA-50 |
5000 |
1.7 |
角行程3810R、3410R系列
|
類別 |
3810R系列 |
3410R系列 |
額定輸出力矩N.m |
動作時間90o/S |
最大轉角 |
|
普通型 |
381RSA-02 |
341RSA-02 |
20 |
8.5 |
90º |
|
381RSA-05 |
341RSA-05 |
50 |
17 |
|
381RSB-10 |
341RSB-10 |
100 |
18 |
|
381RSB-20 |
341RSB-20 |
200 |
36 |
|
381RSC-30 |
341RSC-30 |
300 |
24 |
|
381RSC-50 |
341RSC-50 |
500 |
42 |
|
381RSC-60 |
341RSC-60 |
600 |
48 |
|
381RSD-100 |
341RSD-100 |
1000 |
30 |
|
381RSD-150 |
341RSD-150 |
1500 |
42 |
|
隔爆型 |
381RXB-10 |
341RXB-10 |
100 |
18 |
|
381RXB-20 |
341RXB-20 |
200 |
36 |
聲明：【KZDLPF電子式襯氟單座調節閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的KZDLPF電子式襯氟單座調節閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
