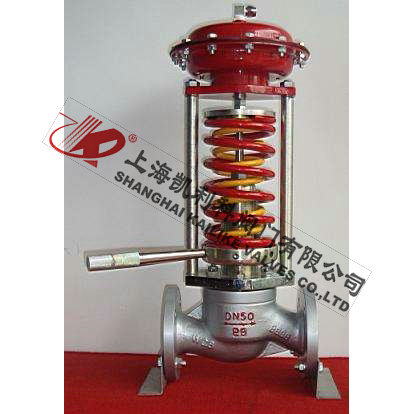

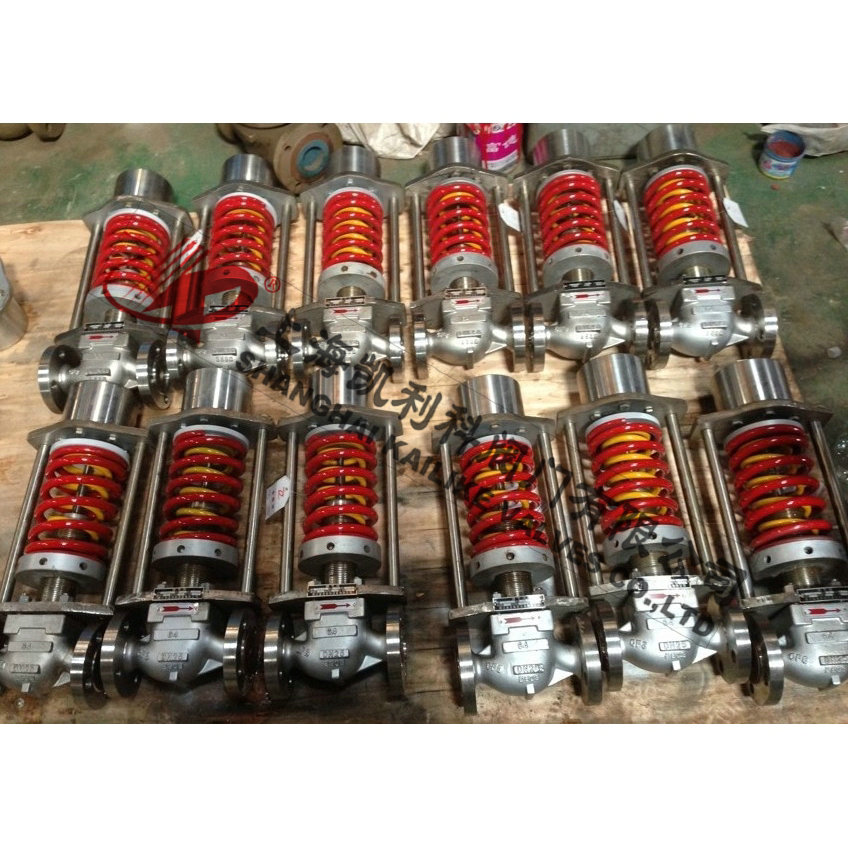

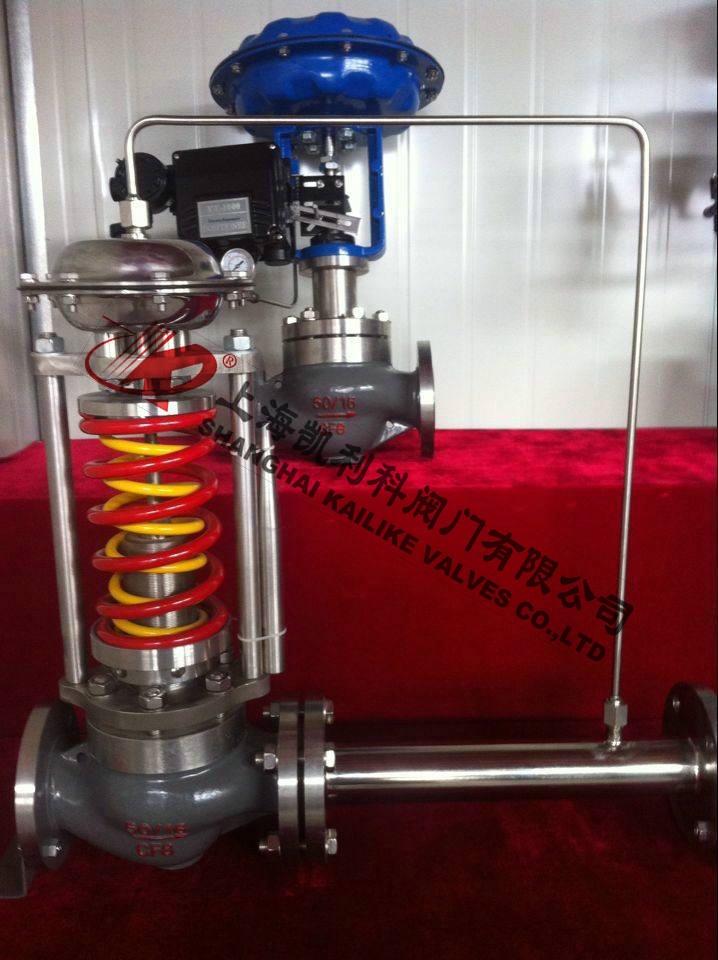

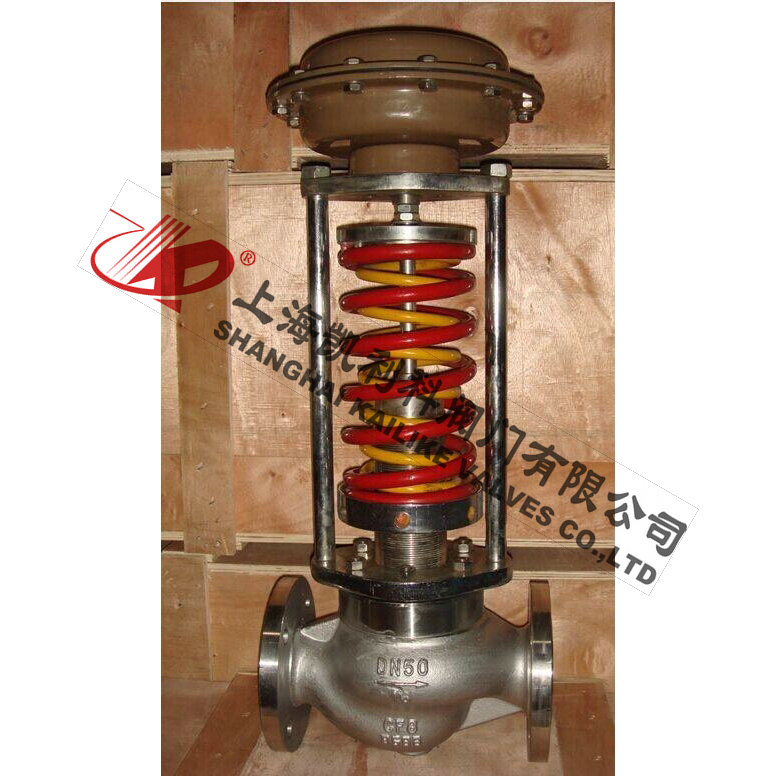

ZZYP自力式蒸汽調節閥

產品名稱：	自力式蒸汽調節閥	產品型號：	ZZYP
公稱通徑：	DN20～DN150	結構形式：	自力式（單座、雙座、套筒）
公稱壓力：	1.6MPa～6.4MPa	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

ZZYP自力式蒸汽調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式蒸汽調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。

產品結構

ZZYP自力式蒸汽調節閥系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa?？砂葱枰M合滿足用戶工況要求。

產品特點

（1）自力式蒸汽調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
（2）壓力分段范圍細且互相交叉，調節精度高。
（3）壓力設定值在運行期間可連續設定。
（4）對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
（5）橡膠膜片式檢測，執行機構測精度高、動作靈敏。
（6）采用壓力平衡機構，使調節閥反應靈敏、控制精確。

技術參數

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允許壓差 (Mpa)	PN16	1.6								1.5		1.2	1,0
	PN40	2.0
閥蓋形式		標準型-17～+300℃、高溫型+300℃～+450℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式		單座、套筒型閥芯
流量特性		線性

執行器參數

有效面積(cm )	32※	80	250	630
壓力設定范圍(MPa)	0.8～1.6	0.1～0.6	0.015～0.15	0.005～0.035
	0.3～1.2	0.05～0.3	0.01～0.07
保證壓力閥正常工作的 最小壓差△Pmin(MPa)	≥0.05	≥0.04	≥0.01	≥0.005
允許上下膜室之間最大壓差(MPa)	2.0	1.25	0.4	0.15
材料	膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管10×1； 卡套式接頭：R1/4"

注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。

性能指標

設定值偏差		±8%
允許泄露量 (在規定實驗條件下)	硬密封	4×0.01%閥額定容量
	軟密封	DN15～50	DN65～125	DN150～250
		10氣泡/min	20氣泡/min	40氣泡/min

工作溫度

公稱通徑		15～125mm	150～250mm
密封型式	硬密封	≤150℃	≤140℃
		冷卻罐≤200℃	冷卻罐和加長件≤200℃
		冷卻罐和散熱片≤350℃ ※	冷卻罐和加長件≤300℃ ※
	軟密封	≤150℃

注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。

零件材料

材料代號		C（WCB）	P（304）	R（316）
主要 零件	閥體	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	閥桿	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠
	膜蓋	A3、A4鋼涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	彈簧	60Si2Mn
	導向套	HPb59-1

外形結構圖



主要外形尺寸

公稱通徑(DN)			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸(B)			383		512		603	862		1023	1380		1800	2000	2200
法蘭端間距(L)			150	160	180	200	230	290	310	350	400	480	600	730	850
壓力調節范圍(KPa)	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
大約重量(Kg)			26		37		42	72	90	114	130	144	180	200	250
導壓管接口螺紋			M16X1.5

聲明：【ZZYP自力式蒸汽調節閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZZYP自力式蒸汽調節閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
