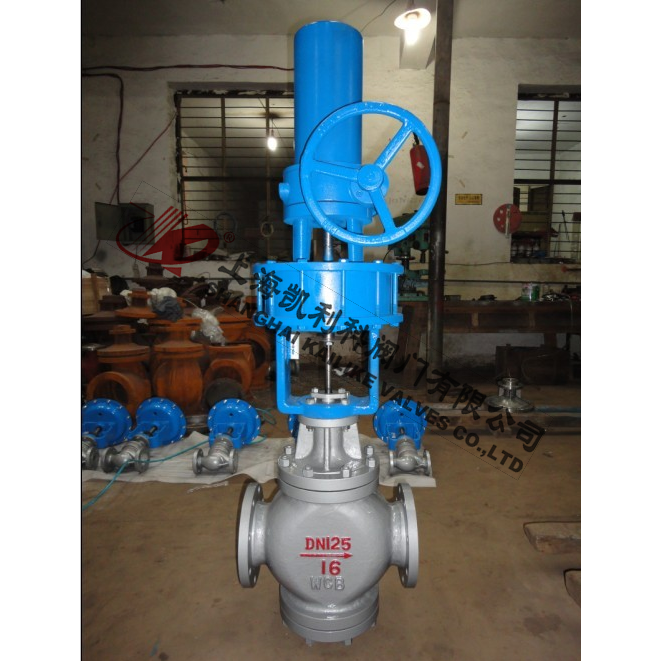

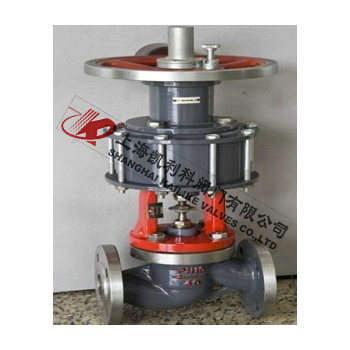

ZSQP氣動活塞式切斷閥由活塞式氣動執行機構與切斷閥組成。氣動活塞式切斷閥采用直通單座型式，DN20以內閥芯為單導向結構，可直接采用精小型閥體。DN25-200閥芯為雙導向結構，氣動活塞式切斷閥具有結構簡單，操作方便，使用可靠，快速開閉等特點。
| 產品名稱： | 氣動活塞式切斷閥 | 產品型號： | ZSQP |
| 公稱通徑： | DN20～DN200 | 結構形式： | 活塞式 |
| 工作壓力： | 1.6MPa～6.4MPa | 連接方式： | 法蘭 |
| 適用溫度： | -60ºC～+550ºC | 驅動方式： | 氣動 |
| 閥體材質： | 鑄鋼、不銹鋼、黃銅 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 煤氣、燃?xì)?、天然氣、氧氣、氣體、液體等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 閥座直徑 | 26 | 43 | 43 | 52 | 62 | 79 | 94 | 115 | 140 | 166 | 216 |
| 公稱壓力MPa | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K | ||||||||||
| 額定流量系數Kv | 5.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 |
| 泄露量 | 1滴/min | 3滴/min | 5滴/min | 7滴/min | 9滴/min | ||||||
| 行程 | 16 | 25 | 40 | 60 | |||||||
| 切斷時間S | 1~2 | 2~4 | |||||||||
| 額定行程偏差 | +10% | ||||||||||
| 允許壓差MPa | 4.0 | 4.0 | 4.0 | 2.8 | 3.5 | 2.4 | |||||
| (2.5) | (1.7) | (1.0) | (1.1) | (0.8) | (1.6) | ||||||
| 閥蓋形式 | 常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃ | ||||||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 | ||||||||||
| 閥芯形式 | 單座型閥芯\雙導向型閥芯 | ||||||||||
| 流量特性 | 快開特性 | ||||||||||
| 執行器型號 | ZSD活塞式執行機構 |
| 活塞直徑 | 150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7) |
| 有效面積 | 175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7) |
| 進氣孔螺紋 | M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7) |
| 最大輸出力 | 7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7) |
| 操作壓力 | 500KPa |
| 作用形式 | 氣— 關式或氣— 開式 |
| 可配附件 | 手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其它 |
| 公稱通徑 | L | H | H1 | A |
| 20 | 180 | 53 | 608 | 222 |
| 25 | 190 | 58 | 680 | 222 |
| 32 | 210 | 68 | 774 | 222 |
| 40 | 230 | 73 | 812 | 280 |
| 50 | 265 | 80 | 935 | 280 |
| 65 | 285 | 90 | 1040 | 389 |
| 80 | 310 | 98 | 1045 | 389 |
| 100 | 355 | 108 | 1047 | 389 |
| 125 | 425 | 123 | 1450 | 389 |
| 150 | 460 | 140 | 1460 | 389 |
| 200 | 560 | 168 | 1480 | 389 |
| 公稱通經 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| A | 196 | 232 | 308 | ||||||
| L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| H | 340 | 345 | 370 | 380 | 390 | 475 | 490 | 500 | |
| H1 | 53 | 58 | 70 | 75 | 83 | 93 | 100 | 110 | |
| 重量 | 標準型 | 10 | 12 | 15 | 18 | 23 | 35 | 45 | 60 |
聲明：【ZSQP氣動活塞式切斷閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZSQP氣動活塞式切斷閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
