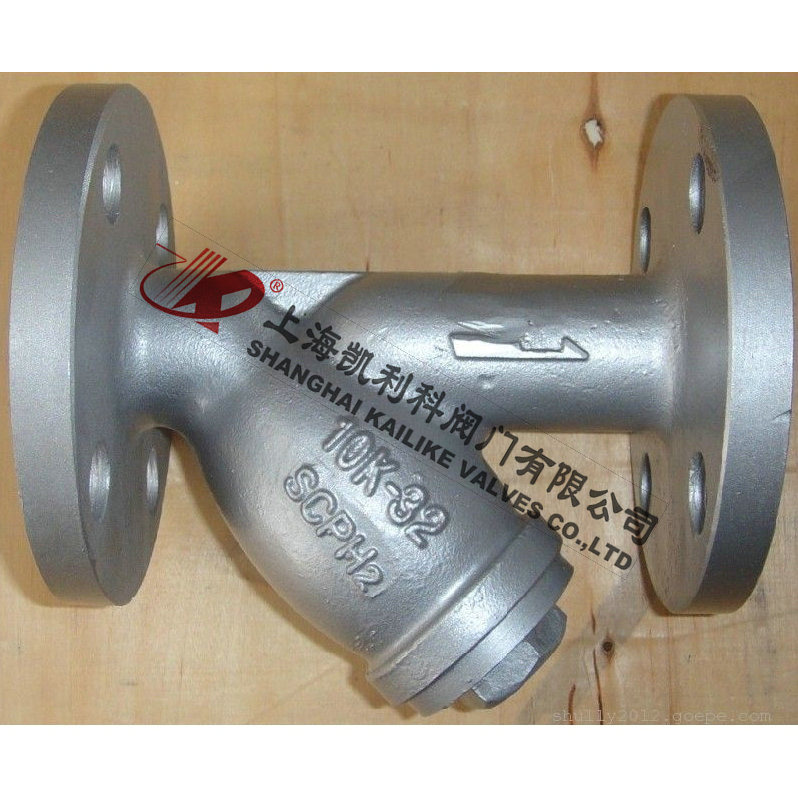

GL41H鑄鐵日標過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。
| 產品名稱： | 鑄鐵日標過濾器 | 產品型號： | GL41H |
| 公稱通徑： | DN15～DN300 | 濾網材料： | 不銹鋼 |
| 工作壓力： | 10K～20K～30K | 連接方式： | 法蘭 |
| 適用溫度： | -20ºC～+450ºC | 功能作用： | 過濾管道中的雜質 |
| 閥體材質： | 球墨鑄鐵、鑄鐵、鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 1 | 閥體 | 灰鑄鐵、球墨鑄鐵、A216/WCB/鑄鋼、A361/CF8/ A351/CF8M/CF3M不銹鋼 |
| 2 | 堵頭 | 灰鑄鐵、球墨鑄鐵、A216/WCB/鑄鋼、A361/CF8/ A351/CF8M/CF3M不銹鋼 |
| 3 | 濾網 | 不銹鋼 |
| 4 | 螺栓 | A193 B7、A193 B8、A307 B |
| 5 | 螺母 | A194 2H、A194 B |
| 6 | 墊片 | 304+石墨 |
| 試驗項目 | 殼體試驗 | 密封試驗 | 上密封試驗 | 氣密封試驗 | |
| 介質 | 水 | 氣 | |||
| 單位 | MPa | MPa | MPa | MPa | |
| 公稱壓力 | 10K | 2.4 | 1.5 | 1.5 | 0.5-0.7 |
| 20K | 5.8 | 4.0 | 4.0 | ||
| DN | In | L | H | D | D1 |
| DN15 | 1/2 | 120 | 70 | - | - |
| DN20 | 3/4 | 125 | 77 | - | - |
| DN25 | 1 | 155 | 82 | - | - |
| DN32 | 1 1/4 | 170 | 95 | - | - |
| DN40 | 1 1/2 | 182 | 102 | - | - |
| DN50 | 2 | 268 | 140 | - | - |
| DN65 | 2 1/2 | 285 | 165 | 175 | 140 |
| DN80 | 3 | 302 | 200 | 185 | 150 |
| DN100 | 4 | 377 | 215 | 210 | 175 |
| DN125 | 5 | 392 | 257 | 250 | 210 |
| DN150 | 6 | 442 | 305 | 280 | 240 |
| DN200 | 8 | 540 | 410 | 330 | 290 |
| DN250 | 10 | 668 | 490 | 400 | 365 |
| DN300 | 12 | 762 | 580 | 450 | 400 |
聲明：【GL41H鑄鐵日標過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GL41H鑄鐵日標過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
