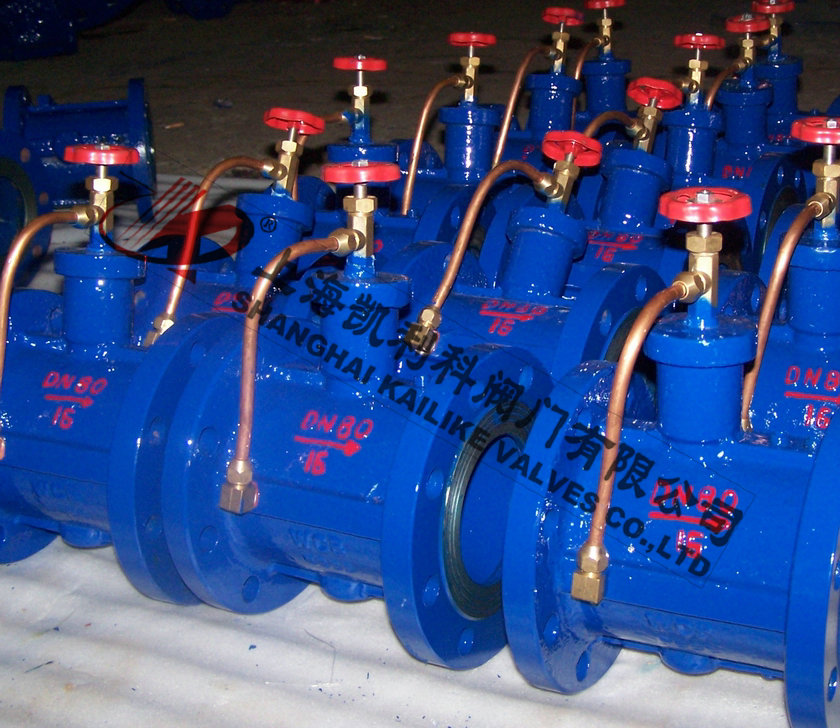

HH46X,HH48X,HH49X微阻緩閉蝶形止回閥

產品名稱：	微阻緩閉蝶形止回閥	產品型號：	HH46X、HH48X、HH49X
公稱通徑：	DN40～DN1200	結構形式：	緩閉式
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-29ºC～+80ºC	驅動方式：	介質推動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	清水、污水、海水	生產廠家：	上海凱利科閥門有限公司

產品說明

HH46X、HH48X、HH49X微阻緩閉蝶形止回閥可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流叉能有效地限制破壞性水錘保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長油壓、緩閉不受介質影響，有較好節能效果等特點。采用雙瓣蝶式結構設計，獨有的雙液壓緩閉機構保證緩閉的可靠性，橡膠軟密封閥座保證優良的密封性能，可防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉的水錘壓力，可保障管網安全運行。

結構特點

體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。
橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
橡膠緩沖，啟閉平穩，無震動，無噪音。
比老式止回閥流阻小，有明顯的節能效果。

零件材質

零件名稱	閥體	閥瓣	閥桿、油 缸、活塞	彈簧	閥座
材 料	鑄鐵、鑄鋼	碳鋼 鋁青銅	不銹鋼	不銹鋼	丁腈橡膠

性能參數

型號	公稱壓力 PN(MPa)	強度試驗壓力	密封壓力 (MPa)	適用溫度 (℃)	適用介質	緩閉時間
HH46X HH48X HH49X	1.0	1.5	1.1	≤80	清水 污水 海水	≤60秒
	1.6	2.4	1.76
	2.5	3.75	2.75

外形結構圖



主要外形尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺 寸
		L	H	H1
1.0 1.6 2.5	40	140	200	88
	50	150	215	98
	65	170	225	108
	80	180	235	118
	100	190	280	130
	125	200	290	148
	150	210	310	172
	200	230	350	210
	250	250	415	240
	300	270	450	264
	350	290	480	297
	400	310	550	324
	450	330	585	351
	500	350	640	379
	600	390	720	434
	700	430	780	491
	800	470	840	549
	900	510	990	600
	1000	550	1050	655
	1200	630	1210	770



聲明：【HH46X,HH48X,HH49X微阻緩閉蝶形止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HH46X,HH48X,HH49X微阻緩閉蝶形止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
