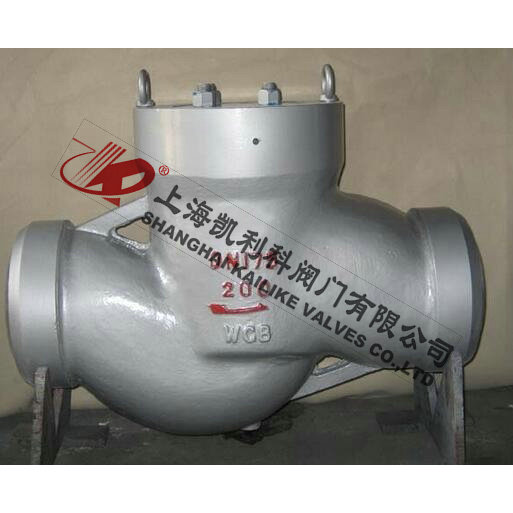

H61Y,H61H高壓升降式止回閥

產品名稱：	高壓升降式止回閥	產品型號：	H61Y、H61H
公稱通徑：	DN10～DN700	結構形式：	升降式
公稱壓力：	16.0MPa～25.0MPa～32.0MPa	連接方式：	焊接、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	介質推動
閥體材質：	鑄鋼、鉻鉬釩鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

H61Y、H61H高壓升降式止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。

執行標準

1．設計制造與驗收按火力發電閥門標準ANSIB16.34　API6D　GB12236 E101和JB/T3595、DL/T531標準規定。
2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10　GB12221標準規定或按用戶要求。
3、壓力-溫度等級按E101、JB/T3595  API598　GB9131 標準規定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25標準規定或按用戶配管尺寸要求。

結構簡述

1、閥瓣作升降運動，連通管使閥瓣的上腔與閥門出口連通，在閥瓣升起與回落時，減少了沖擊和振動，并使閥瓣達到全行程。
2、閥體上腔采用不銹鋼導向套，保證閥瓣動作靈活。
3、閥瓣與閥座密封面采用鉆基硬質合金等離子噴焊而成，硬度高、抗沖蝕、抗擦傷性能好。

性能規范

公稱壓力PN（MPa）	試驗壓力Ps（MPa）		工作壓力			工作溫度（度）	適用介質
	強度	密封（液）	P54	P55	P57
10.0	15.0	11.0				≤425	水、蒸氣、油品
16.0	24.0	17.6
20.0	30.0	22.0
25.0	37.5	27.5
32.0	48.0	36.0
P5410	30.0	22.0	10			≤540	蒸汽
P5414	37.5	27.5	14
P5417	48.0	36.0	17
P5510	37.5	27.5		10		≤550
P5514	48.0	36.0		14
P5517	53.0	39.0		17
P5710	48.0	36.0			10	≤570
P5714	55.0	40.0			14
P5717	60.0	44.0			17

主要零件材料

型號	零件名稱
	閥體	閥瓣	彈簧	閥桿	填料	壓板	閥蓋	鎖緊螺母
H61Y-250 H61Y-320	碳鋼	碳鋼	彈簧鋼	不銹鋼	柔性石墨	碳鋼	碳鋼	優質碳素鋼
H61Y-P54100V H61Y-P57170V	鉻鑰釩鋼	鉻鑰釩鋼	彈簧鋼	鉻鑰釩鋼	柔性石墨	鉻鑰釩鋼	鉻鑰釩鋼	鉻鑰鋼

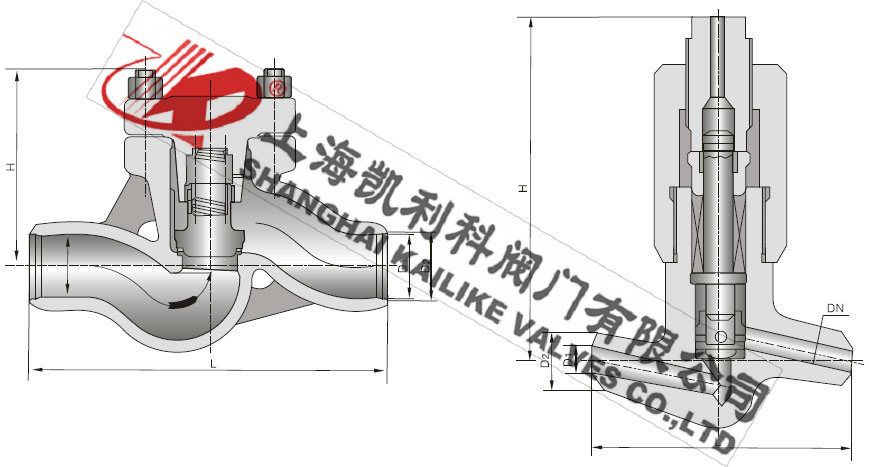

外形結構圖

主要外形尺寸

公稱通徑DN(mm)	尺寸
	D1	D2	L	H
10	12	23	120	105
20	27	45	135 170	125
25	28	46	135 200 170	124
32	30	50	180 200	250
40	38	60	230	300
50	61	80	350 320	350
65	69	90	260 370	380
80	84	118	340 400 430	330
100	113	138	410 455 560	390
150	150	190	750	428
175	186	239	900	518
200	201	260	950

備注：安裝在水平管道，作為自動防止介質逆流的安全裝置。

聲明：【H61Y,H61H高壓升降式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H61Y,H61H高壓升降式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
