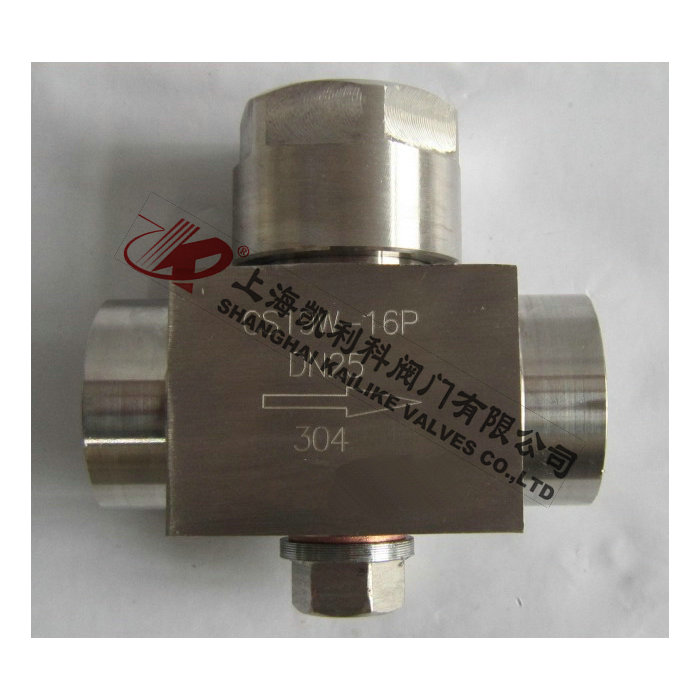

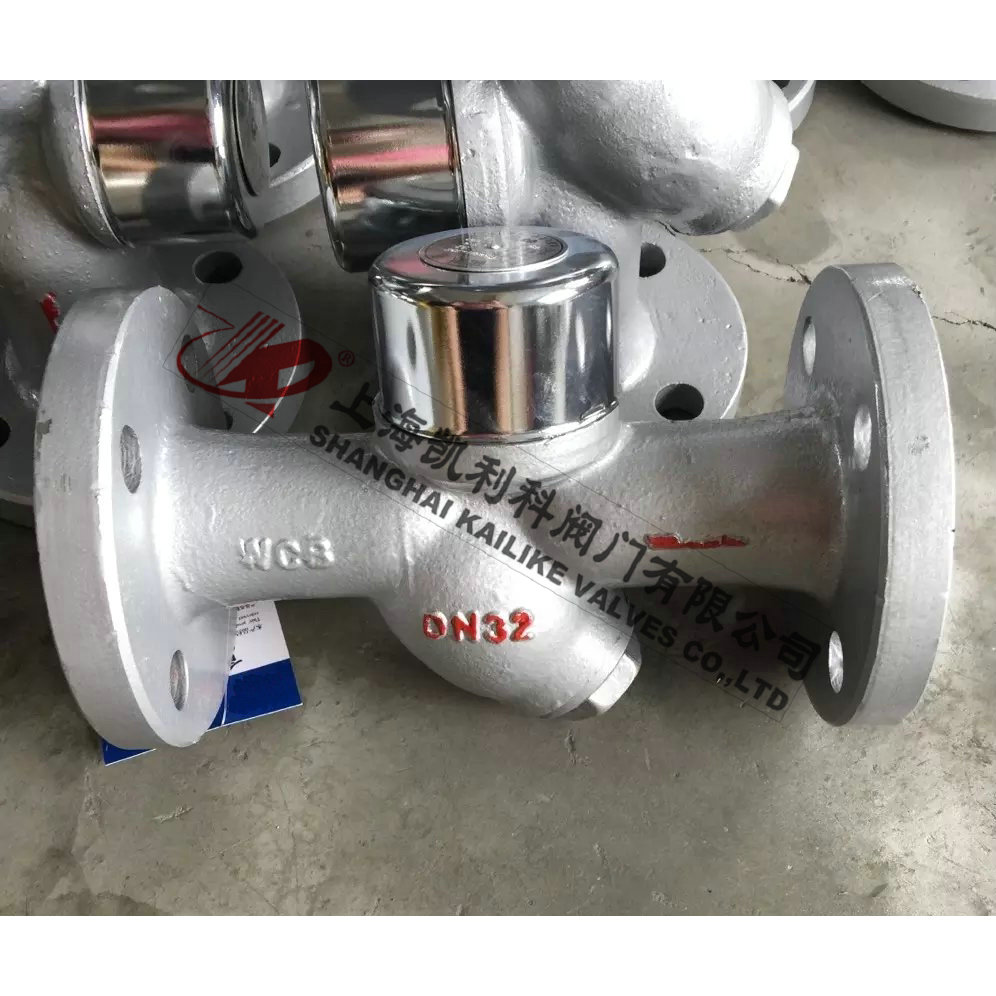

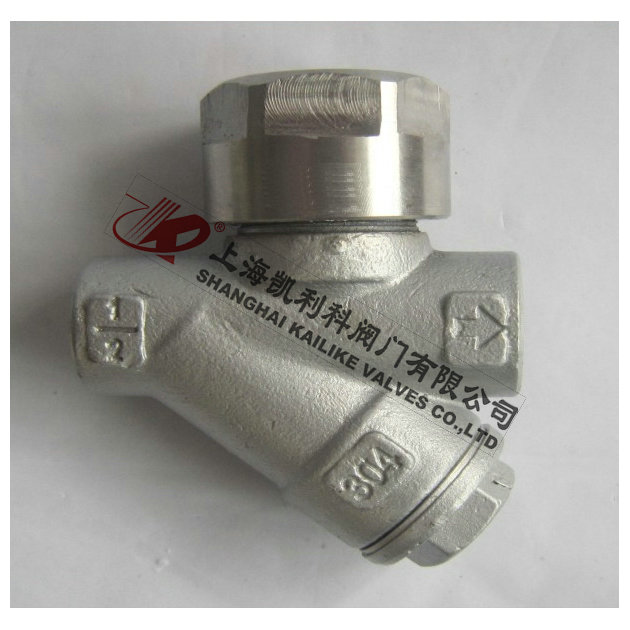

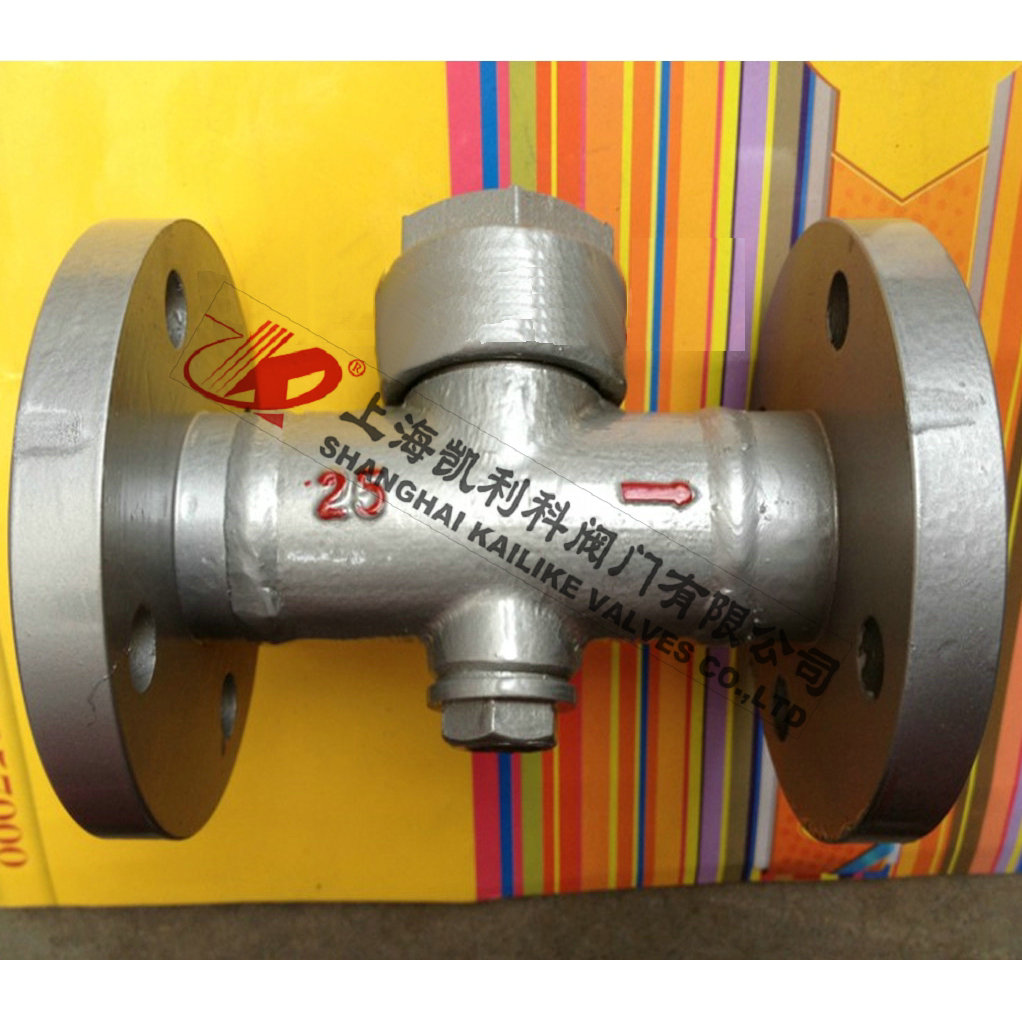

CS69H,CS19H圓盤式蒸汽疏水閥

產品名稱：	圓盤式蒸汽疏水閥	產品型號：	CS69H、CS19H
公稱通徑：	DN15～DN150	結構形式：	圓盤式
公稱壓力：	1.6MPa～2.5MPa～4.0MPa～6.4MPa	連接方式：	法蘭、內螺紋、承插焊
適用溫度：	-29ºC～+425ºC	驅動方式：	自動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	上海凱利科閥門有限公司

產品說明

CS69H、CS19H圓盤式蒸汽疏水閥是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。適用于高溫蒸汽主管線和過熱蒸汽管網的阻汽排水。

結構特點

CS69H、CS19H圓盤式蒸汽疏水閥結構合理、體積小、重量輕、安裝方便。不怕凍、耐水擊、耐過熱帶有不銹鋼過濾裝置、維護方便動作靈敏、密封性能好，使用壽命長。

工作原理

CS69H、CS19H圓盤式蒸汽疏水閥是利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不同熱力學性質，驅動閥片開關閥座孔，從而達到阻汽排水。

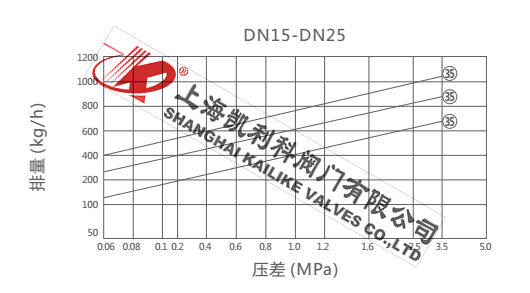

排量圖


注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
        2、壓差是指疏水閥的入口端與出口端的壓力差

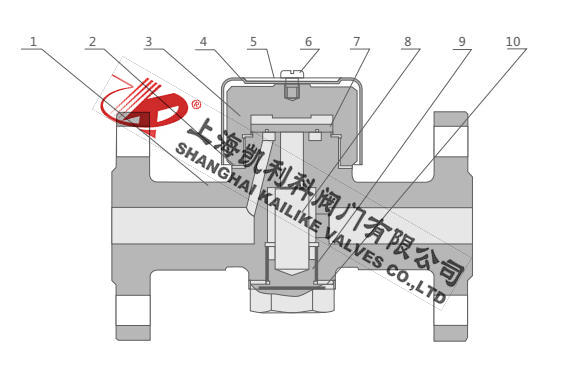

結構分析圖



主要零部件

序號	名稱	材料
1	閥體	WCB、A105、SS304
2	密封墊片	H62
3	閥蓋	Q235、WCB、SS304
4	閥冒	Q235、WCB、SS304
5	標牌	SS304
6	螺釘	SS304
7	閥片	SS304
8	濾網	SS304
9	尾螺	2Cr13
10	密封墊片	H62

外形結構圖



主要外形尺寸

型號	口徑DN	L	H	h	W
CS49H-16C CS49H-25C CS49H-40C CS49H-64C	15	150	95	36	59
	20	150	100	40	59
	25	160	108	42	59
	32	200	115	50	73
	40	230	115	50	73
	50	230	127	52	73
	65	250	173	80	73
	80	280	203	100	97
	100	310	218	110	97
	125	310	218	110	97
	150	350	254	110	107

主要外形尺寸

型號	口徑DN	L	H	h	W
CS49H-64C	15	210	110	25	108
	20	210	110	25	108
	25	210	110	25	108
	32	270	145	34	124
	40	270	145	34	124
	50	270	145	34	124

主要外形尺寸

型號	口徑DN	L	H	h	W
CS19H-16C CS19H-25C CS19H-40C CS19H-64C	15	75	95	36	59
	20	85	100	40	59
	25	95	108	42	59
	32	115	115	50	73
	40	115	115	50	73
	50	170	127	87	73

主要外形尺寸

型號	口徑DN	L	H	h	W
CS69H-16C CS69H-25C CS69H-40C CS69H-64C	15	130	110	25	108
	20	130	110	25	108
	25	130	110	25	108
	32	140	145	34	124
	40	140	145	34	124
	50	140	145	34	124

排量圖

 注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
         2、壓差是指疏水閥的入口端與出口端的壓力差

結構分析圖



主要零部件

序號	名稱	材料
1	閥體	WCB、SS304
2	過濾網	SS304
3	密封墊片	PPL
4	底蓋	Q235、WCB、SS304
5	密封墊片	PPL
6	閥座	SS304
7	密封墊片	PPL
8	閥片	SS304
9	閥蓋	Q235、WCB、SS304
10	防護蓋	Q235、WCB、SS304

外形結構圖



主要外形尺寸

型號	口徑DN	L	H	h	W
CS49H-16C Y型 CS49H-25C Y型 CS49H-40C Y型 CS49H-64C Y型	15	150	110	50	53
	20	150	110	50	53
	25	160	110	50	53
	32	230	148	70	68
	40	230	148	70	68
	50	230	158	77	77

主要外形尺寸

型號	口徑DN	L	H	h	W
CS69H、CS19H-16C Y型 CS69H、CS19H-25C Y型 CS69H、CS19H-40C Y型 CS69H、CS19H-64C Y型	15	90	110	50	53
	20	90	112	52	53
	25	90	118	56	53
	32	130	160	81	77
	40	130	160	81	77
	50	150	195	95	80

聲明：【CS69H,CS19H圓盤式蒸汽疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CS69H,CS19H圓盤式蒸汽疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
