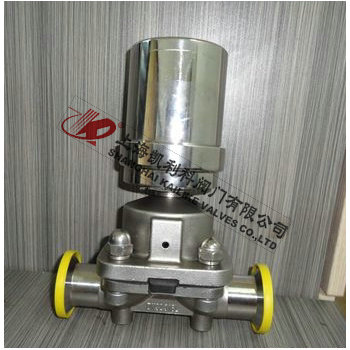

G681F衛生級氣動隔膜閥

產品名稱：	衛生級氣動隔膜閥	產品型號：	G681F
公稱通徑：	DN15～DN50	結構形式：	隔膜式
公稱壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	焊接、快裝
適用溫度：	-29ºC～+180ºC	驅動方式：	氣動（常開、常閉）
閥體材質：	不銹鋼、304、316、316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

G681F衛生級氣動隔膜閥開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。用于控制腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。主要用于乳制品、食品、制藥、啤酒、化妝品等工業領域。所有衛生級氣動隔膜閥與介質接觸部份均為鏡面拋光處理。

結構特點

（1）、連接方式：卡箍或焊接；
（2）、規格：1/2"-2"
（3）、控制方式：氣動；
（4）、閥門材質：304、316、316L;
（5）、膜片材質：三元乙丙橡膠、聚四氟乙烯/三元乙丙橡膠；
（6）、使用溫度：三元乙丙橡膠130℃；聚四氟乙烯/三元乙丙橡膠150℃；
（7）、使用壓力：三元乙丙橡膠0～10bar；聚四氟乙烯/三元乙丙橡膠0～10bar
（8）、特點：帶有調節限位裝置采用焊接圈設計，減少了罐底焊接工作的難度結構緊湊，適用于狹小的空間。
（9）、應用：典型應用于發酵罐、配制罐、灌裝機、無菌過濾機、制水設備、PW、WFI輸送與分配、無菌流體輸送及CIP、SIP等。廣泛應用于生物制藥、食品飲料、流體設備、化妝品等行業。

工作原理

衛生級氣動隔膜閥的關閉與開啟是通過來自管路的壓力作用于增強橡膠隔膜實現的。當壓力介質進入閥門控制腔，隔膜下壓，關閉閥門通道，當控制腔壓力排向大氣或下游管道，隔膜上升，閥門通道被打開。閥門沒有閥桿、密封墊、定向座等，通道中運動的唯一部件就是隔膜，所以不存在銹蝕及抱死現象，具有更高的穩定性。多種結構形式及控制形式，可適用于多種的流體控制需要。

技術參數

空氣驅動	壓縮空氣4-6bar
公稱通經	15～50mm
公稱壓力	1.0Mpa
使用溫度	60℃
連接方式	快裝
閥體材質	不銹鋼316L
膜片材質	PTFE、EPDM、NBR
適用介質	各種食品飲料及水處理
執行器	鋁合金
安裝方向	任意角度
可選附件	限位開關、定位器、電磁閥、減壓閥

外形結構圖



主要外形尺寸

DN	15	20	25	32	40	50
B(mm)	88	138	138	138	222	234
G(mm)	34	50.5	50.5	50.5	50.5	64
T(mm)	14.5	15	15	20	20	22
L(mm)	108	118	127	146	159	191
D(mm)	63	105	105	133	133	182



聲明：【G681F衛生級氣動隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的G681F衛生級氣動隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
