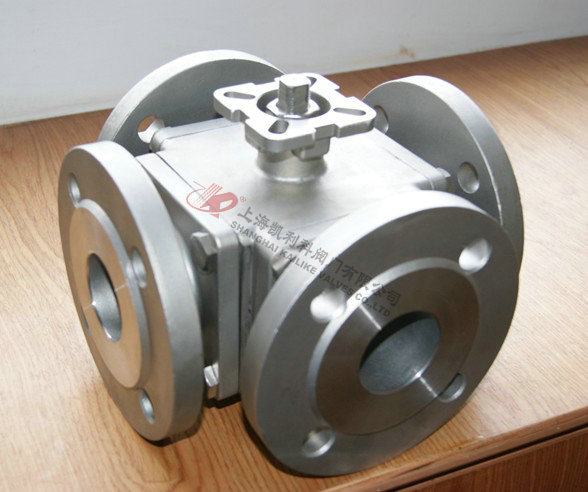

Q46F不銹鋼四通球閥

產品名稱：	不銹鋼四通球閥	產品型號：	Q46F
公稱通徑：	DN15～DN100	結構形式：	球形
公稱壓力：	1.6Mpa～4.0Mpa	連接方式：	法蘭、螺紋
適用溫度：	≤425ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI、ISO
適用介質：	食品、水、油、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

Q46F不銹鋼四通球閥在電站系統中稱為雙向供水轉閥(在石化系統中也稱空氣換向切換閥)適用于液體、氣體、粉塵、漿料及舍固體顆粒介質的循環系統。采用四通球閥替代該工藝管匯和閥組的工作原理，簡化程序、方便操作、降低成本、便于控制、同步性好。

執行標準

設計規范： GB/T12237 API 6D API 608 BS 5351
結構長度： GB/T 12221 ASME B16.10
法蘭連接： GB/T 9113 ASME B16.5
試驗與檢驗：GB/T 13927 API598 API6D

特點

1、針對電力系統冷卻器正反供水特定工藝過程設計，功能適用、可靠;
2、頂裝式固定球四面座閥芯結構密封性能好、耐沙粒磨損、使用壽命長;

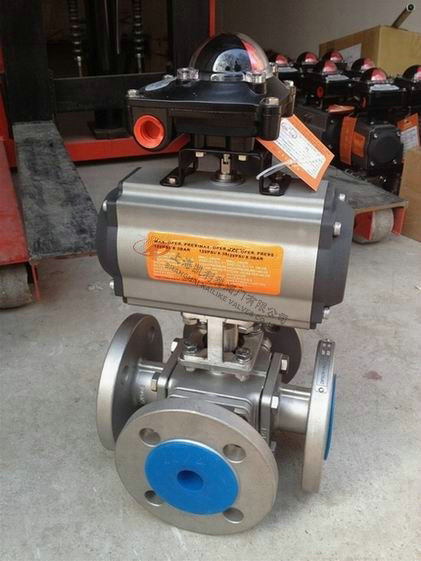

3、電動、氣動操作(必要時可切換到手動操作);
4、四通球閥便于控制控制箱與閥門間以及與上位機之間有良好的信息通道和操作介面：并可按工藝要求實現在一定時間間隔正反供水的自動切換。

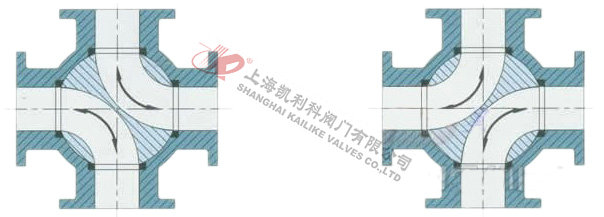

切換示意圖

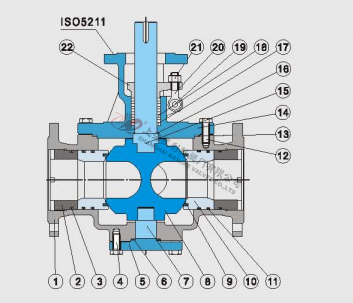

構造圖



圖中所標注數字解析

1表示閥體，2表示鎖緊螺母，3表示O型圈，4表示螺栓，5表示底蓋，6表示墊片，7表示下閥桿，8表示球體，9表示密封圈，10表示閥座，11表示O型圈，12表示螺栓，13表示墊片，14表示閥蓋，15表示閥桿，16表示墊片，17表示填料墊，18表示填料，19表示銷軸，20表示活接螺栓，21表示螺母，22表示填料壓蓋。

性能規范

公稱壓力 PN	常溫最大 工作壓力	殼體試 驗壓力	氣密封   試驗壓力	高壓密封 試驗壓力
1．6	1．6	2．4	0．6	1．76
2．5	2．5	3．8	0．6	2．75
4．0	4．0	6．0	0．6	4．4
C1aSSl50	2．0	3．0	0．6	2．2

主要零件材料

閥體＼閥蓋	GB	WCB		ZGlCrl8Ni9Ti		ZGOCfl8Nil2M02Ti
	ASTM	WCB		CF8		CF8M
球體	GB	2Cfl3		1Cfl8Ni9Ti		0Cfl8Ni12M02Ti
	ASTM	420		304		316
閥桿	GB	2Crl3		1Crl8Ni9Ti		0Crl8Ni12M02Ti
	ASTM	420		304		316
閥座 密封面	GB	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯
	ASTM
填料	GB		柔性石墨		柔性石墨		柔性石墨
	ASTM
螺栓	GB	35		0Crl8Ni9		0Crl8Ni9
	ASTM	A193B7		A320-B8		A320-B8
螺母	GB	45		0Cfl8Ni9		0Crl8Ni9
	ASTM	A1942H		A194-8		A194-8

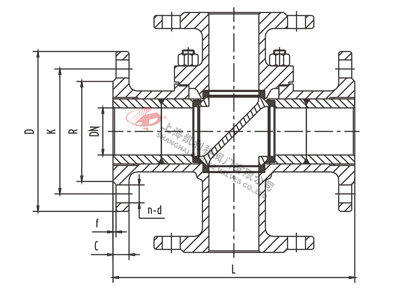

外形結構圖



主要連接尺寸

公稱壓力 PN	公稱通徑 DN	尺 寸
		L	L0	D	K	d	Y	b	z-do	Hw	Hd
1．6MPa	50	260	130	165	125	100		16	4-ф18	205	265
	65	320	160	185	145	120		18	4-ф18	245	295
	80	320	160	200	160	135		20	8-ф18	305	345
	100	370	185	220	180	155		20	8-ф18	340	420
	125	510	255	250	210	185		22	8-ф18	425	465
	150	510	255	285	240	2"0		24	8-ф23	450	505
	200	580	290	340	295	265		26	12-ф23	480	525
	250	670	335	405	355	320		30	12-ф25	530	565
	300	760	380	460	410	375		30	12-ф25	585	630
	350	850	425	520	470	435		34	16-ф25	625	675
	400	980	490	580	525	485		36	16-ф30	670	710
	450	1080	540	640	585	545		40	20-ф30	705	770
	500	1220	610	715	650	608		44	20-ф34	765	825
	600	1360	680	840	770	718		48	20-ф41	840	945
	700	1750	875	910	840	788		50	24-ф41	1050	1110
	800	1850	925	1025	950	898		52	24-ф41	1125	1220
	900	2050	1025	1125	1050	998		54	28-ф41	1260	1315
	1000	2150	1075	1255	1170	1110		56	28-ф48	1325	1385
	1200	2450	1225	1485	1390	1325		58	32-ф54	1395	1450
2．5MPa	50	260	130	165	125	100		20	4-ф18	205	265
	65	320	160	185	145	120		22	8-ф18	245	295
	80	320	160	200	160	135		22	8-ф18	305	345
	100	370	185	230	190	160		24	8-ф23	340	420
	125	510	255	270	220	188		28	8-ф25	405	465
	150	510	255	300	250	218		30	8-ф25	450	505
	200	580	290	360	310	278		34	12-ф25	480	525
	250	670	335	425	370	332		36	12-ф30	530	565
	300	760	380	485	430	390		40	16-ф30	585	630
	350	850	425	555	490	448		44	16-ф34	625	675
	400	980	490	620	550	505		48	16-ф34	670	710
	450	1080	540	670	600	555		50	20-ф34	705	770
	500	1220	610	730	660	610		52	20-ф41	765	825
	600	1360	680	845	770	718		56	20-041	840	945
	700	1750	875	960	875	815		60	24-ф48	1050	1110
	800	1850	925	1085	990	930		64	24-ф48	1125	1220
	900	2050	1025	1185	1090	1025		66	28-ф54	1260	1315
	1000	2150	1075	1320	1210	1140		68	28-ф58	1325	1385
	1200	2450	1225	1520	1420	1350		72	32-ф58	1395	1450
4．0MPa	50	260	130	165	125	100	88	20	8-ф18	245	285
	65	320	160	185	145	120	110	22	8-ф18	265	315
	80	320	160	200	160	135	121	22	8-ф18	320	365
	100	370	185	235	190	160	150	24	8-ф23	355	465
	125	510	255	270	220	188	176	28	8-ф25	425	495
	150	510	255	300	250	218	204	30	8-ф25	470	535
	200	580	290	375	320	282	260	38	12-ф30	480	565
	250	670	335	450	385	345	313	42	12-ф34	530	605
	300	760	380	515	450	408	364	46	16-ф34	585	675
	350	850	425	580	510	465	422	52	16-ф34	625	705
	400	980	490	660	585	535	474	58	16-ф41	670	745
	450	1080	540	685	610	560	524	60	20-ф41	705	795
	500	1220	610	755	670	612	576	62	20-ф48	765	855
	600	1360	680	890	795	730	678	62	20-ф54	840	985
C1aSS150	2"	260	130	152	120．5	92		16	傘φ19	205	265
	2 1/2"	320	160	178	139．5	105		18	4-ф19	245	295
	3"	320	160	190	152．5	127		19	4-ф19	305	345
	4"	370	185	229	190．5	157		24	8-ф19	340	420
	5"	510	255	254	216	186		24	8-ф22	425	465
	6"	510	255	279	241．5	216		26	8-ф22	450	505
	8"	580	290	343	298．5	270		29	8-ф22	530	525
	10"	670	335	406	362	324		31	12-ф25	630	565
	12"	760	380	483	432	381		32	12-ф25	680	630
	14"	850	425	533	476	413		35	12-ф29	625	675
	16"	980	490	597	540	470		37	16-ф29	670	710
	18"	1080	540	635	578	533		40	16-ф32	705	770
	20"	1220	610	699	635	584		43	20-ф32	765	825
	24"	1360	680	813	749．5	692		48	20。ф35	840	945
	28"	1750	875	927	864	800		71	28-ф35	1050	1110
	32"	1850	925	1060	978	914		81	28-ф41	1125	1220
	36"	2050	1025	1168	1086	1022		90	32-ф41	1260	1315
	40"	2150	1075	1289	1200	1124		90	36-ф41	1325	1385
	48"	2450	1225	1511	1422	1359		108	44-ф41	1395	1450



聲明：【Q46F不銹鋼四通球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q46F不銹鋼四通球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
