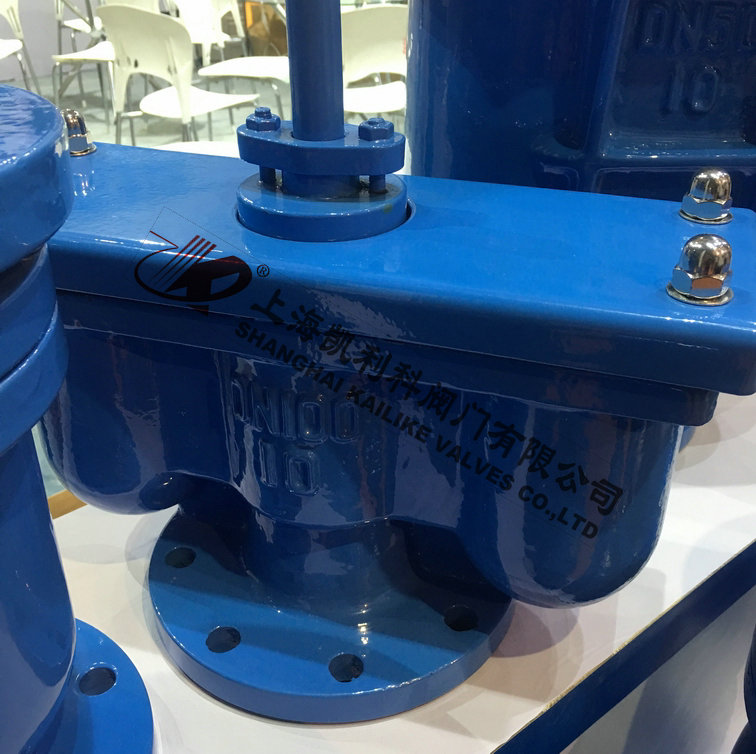

QB2雙口排氣閥適用于工作介質為水的管路上，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。用于管路上的最該店或有閉氣的地方和水泵出口處，排除管線內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現氣阻，使管道出水容量達不到設計要求；其次，管道在運轉時出現停泵、停電現象會產生負壓引起管道振動或破裂，快速排氣閥能迅速把空氣吸入管內，防止管道振動或破裂。
| 產品名稱： | 雙口排氣閥 | 產品型號： | QB2 |
| 公稱通徑： | DN40～DN200 | 結構形式： | 浮球式 |
| 公稱壓力： | 1.6MPa | 連接方式： | 法蘭式 |
| 適用溫度： | -29ºC～+80ºC | 驅動方式： | 自動 |
| 閥體材質： | 鑄鐵、鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 給排水、清水等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
| 閥體 | 密封墊 | 閥瓣 | 開槽錐端定位螺釘 | 閥桿 | 空心球 | 閥蓋 | 墊片 | 填料 | 排氣口墊片 | ||
| 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | |||
| 排氣端蓋 | 螺母 | 護蓋 | 螺母 | 專用螺柱 | 雙頭螺柱 | 填料壓蓋 | 螺母 | 雙頭螺柱 | |||
| 規格 | 50 | 75 | 100 | 150 | 200 |
| 立方米/小時 | 4-173 | 85-352 | 14-597 | 22-904 | 27-1145 |

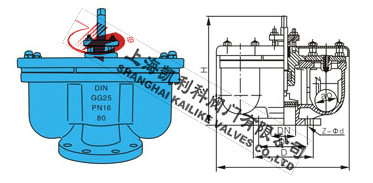

| 型號 | 公稱通徑 | 主要尺寸 | ||||||
| D | D1 | D2 | L | Z-φd | 介質 | 閥體材料 | ||
| QB2-10 | 40 | 145 | 110 | 85 | 430 | 4-φ18 | 水 | 鑄鐵、鑄鋼 |
| QB2-10 | 50 | 160 | 125 | 100 | 430 | 4-φ18 | 水 | 鑄鐵、鑄鋼 |
| QB2-10 | 75 | 195 | 160 | 135 | 470 | 4-φ18 | 水 | 鑄鐵、鑄鋼 |
| QB2-10 | 100 | 215 | 180 | 155 | 500 | 4-φ18 | 水 | 鑄鐵、鑄鋼 |
| QB2-10 | 150 | 280 | 240 | 210 | 540 | 8-φ20 | 水 | 鑄鐵、鑄鋼 |
| QB2-10 | 200 | 335 | 295 | 265 | 700 | 8-φ20 | 水 | 鑄鐵、鑄鋼 |
聲明：【QB2雙口排氣閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的QB2雙口排氣閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
