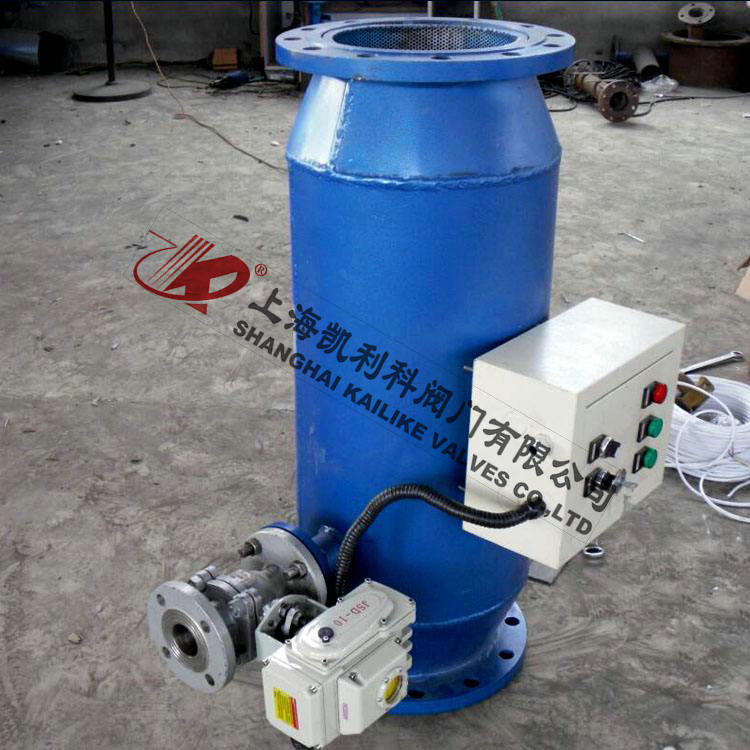

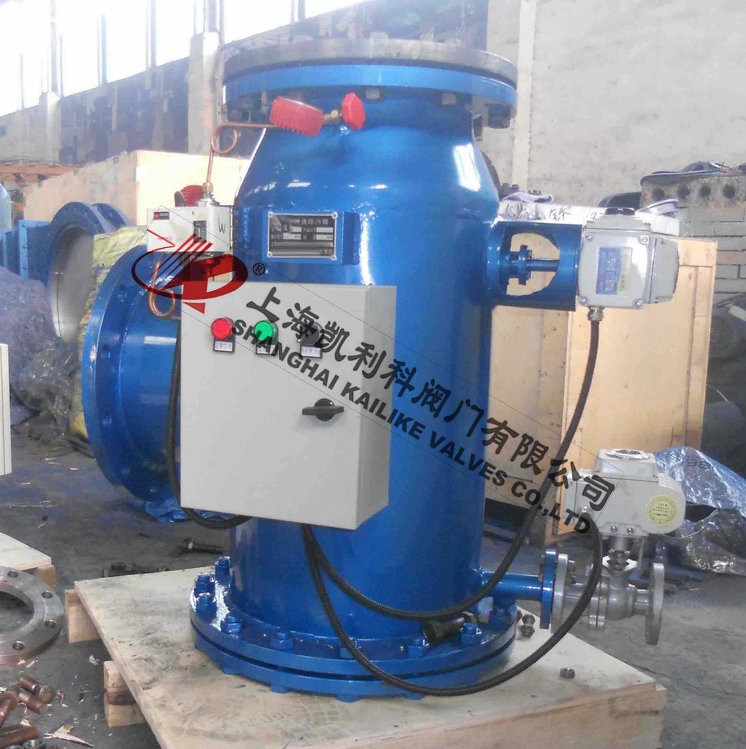

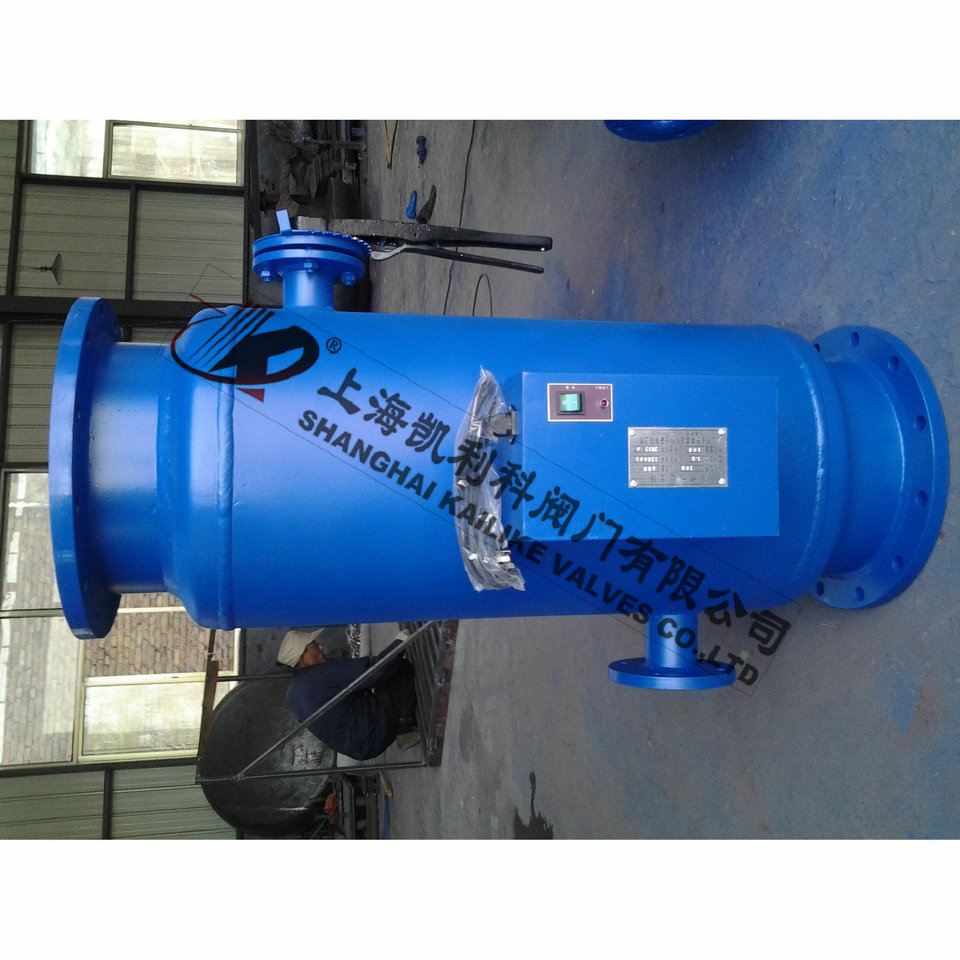

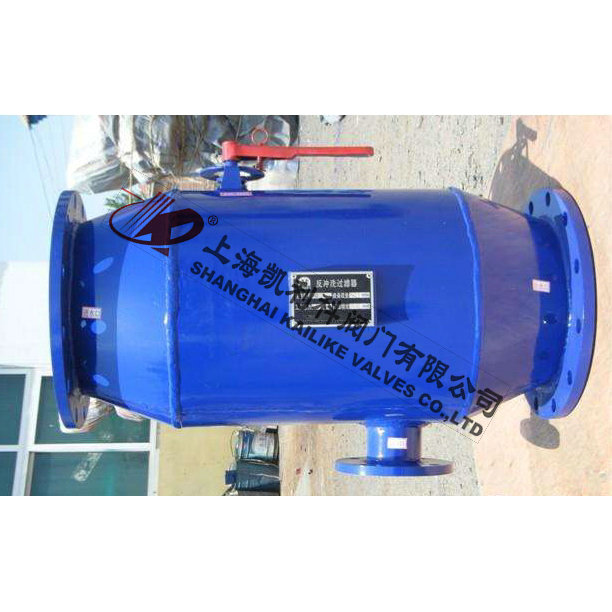

ZGP反沖洗過濾器

產品名稱：	反沖洗過濾器	產品型號：	ZGP
公稱通徑：	DN40～DN1000	濾網材料：	不銹鋼
工作壓力：	1.6MPa～6.4MPa	連接方式：	法蘭
適用溫度：	-20ºC～+450ºC	功能作用：	過濾管道中的雜質
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

ZGP反沖洗過濾器是一個能使用低質水進行過濾的過濾器，它具有自動反沖洗快速排除雜質功能，一般安裝在換熱器、空調系統或執行機構的前面，不定期沖洗排出雜質。

產品特點

1、不需任何支撐結構，節省安裝空間；
2、不需要設置旁路，節省投資費用；
3、既能保持高的流量，又具有低的壓力降；
4、安裝靈活，可水平安裝也適應于垂直安裝。

工作原理

1、正常工作狀態
手動蝶閥開啟，即閥板平面與筒體軸線平行，（此時扳手亦與筒體軸線平行）排污閥關閉。此時水流從進口直接進入過濾網筒內部，經濾網過濾后由出口排出。
2、反沖洗工作狀態
手動蝶閥關閉，即閥板平面與筒體軸線垂直，（此時扳手旋轉90度與筒體軸線垂直），開啟排污閥，此時水流從進口進入過濾網筒前端，因蝶閥關閉，水流被閥板擋住，只能從前端網孔進入濾筒外側，大部分從出口流出，而由于排污口打開，濾筒后段水排出后壓力降低，故一部分水又從過濾器后段的網孔反沖入網筒內，從而達到從濾網外部沖洗粘附在網
筒內壁上雜質的目的，雜質及污水從排污口排出。

外形結構圖

主要外形尺寸（直角式）

型號	L（mm）	A（mm）	B（mm）	C（mm）	D（mm）	排污口DN	流量(T/h)
ZPG-L-40	450	230	80	226	90	15	12
ZPG-L-50	550	285	90	244	100	15	19
ZPG-L-65	550	285	100	270	120	20	28
ZPG-L-80	610	300	120	310	140	25	50
ZPG-L-100	660	330	160	365	180	32	80
ZPG-L-125	800	400	190	440	200	40	125
ZPG-L-150	900	580	220	520	230	50	160
ZPG-L-200	1120	625	260	670	280	65	320
ZPG-L-250	1150	650	310	830	330	80	490
ZPG-L-300	1310	750	350	1000	380	100	710
ZPG-L-350	1514	875	410	1180	450	125	970
ZPG-L-400	1730	1000	470	1350	480	150	1260
ZPG-L-450	1896	1125	510	1500	500	150	1600
ZPG-L-500	2080	1250	550	1680	580	150	1970
ZPG-L-600	2490	1500	650	2000	650	200	2850
ZPG-L-700	2680	1600	680	2150	700	200	3880
ZPG-L-800	2880	1750	700	2300	820	200	5080
ZPG-L-900	3150	1850	800	2480	880	200	6410
ZPG-L-1000	3370	2000	900	2675	920	250	9910

外形結構圖

主要外形尺寸（直通式）

型號	L（mm）	A（mm）	B（mm）	D（mm）	排污口DN	流量(T/h)
ZPG-I-40	450	385	63	90	15	12
ZPG-I-50	455	390	70	100	15	19
ZPG-I-65	550	450	83	120	20	28
ZPG-I-80	550	460	96	140	25	50
ZPG-I-100	610	520	128	180	32	80
ZPG-I-125	660	540	162	200	40	125
ZPG-I-150	800	660	189	230	50	160
ZPG-I-200	840	700	220	280	65	320
ZPG-I-250	875	750	255	330	80	490
ZPG-I-300	1050	780	294	380	100	710
ZPG-I-350	1200	885	331	450	125	970
ZPG-I-400	1400	1040	377	480	150	1260
ZPG-I-450	1550	1145	420	500	150	1600
ZPG-I-500	1700	1250	462	580	150	1970
ZPG-I-600	2000	1460	537	650	200	2850
ZPG-I-700	2280	1720	607	700	200	3880
ZPG-I-800	2500	1900	685	820	200	5080
ZPG-I-900	2800	2180	785	880	200	6410
ZPG-I-1000	3120	2470	860	920	250	9910

聲明：【ZGP反沖洗過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZGP反沖洗過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
