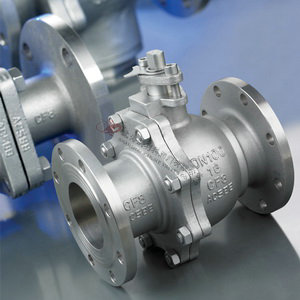

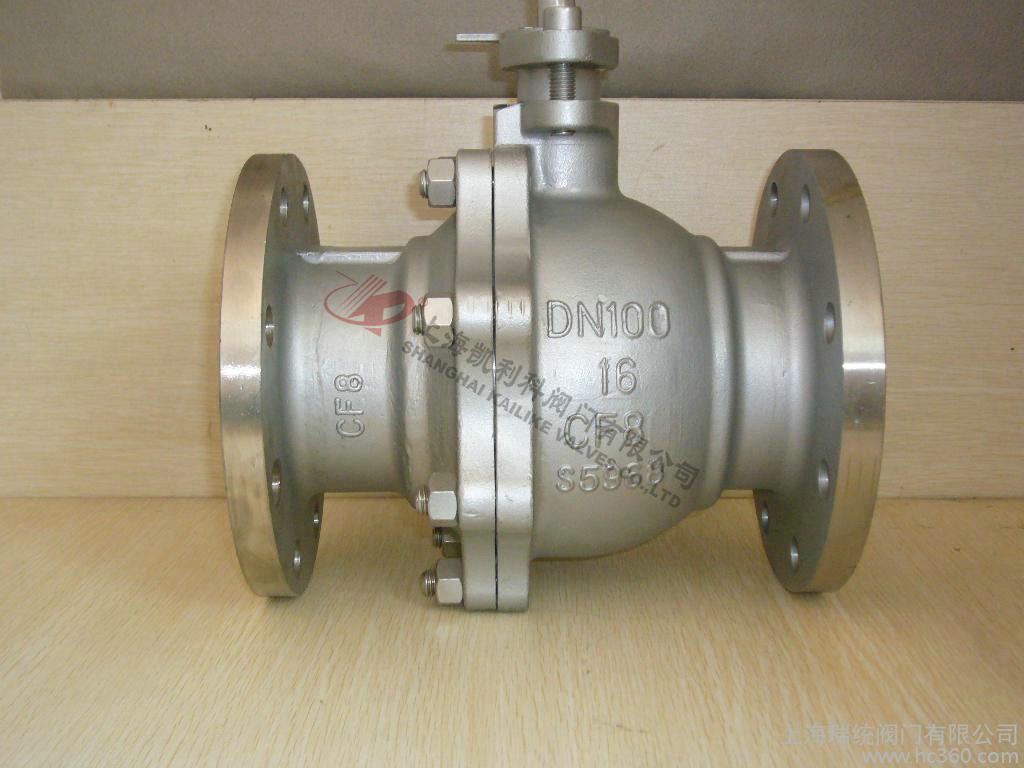

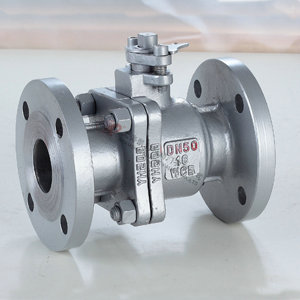

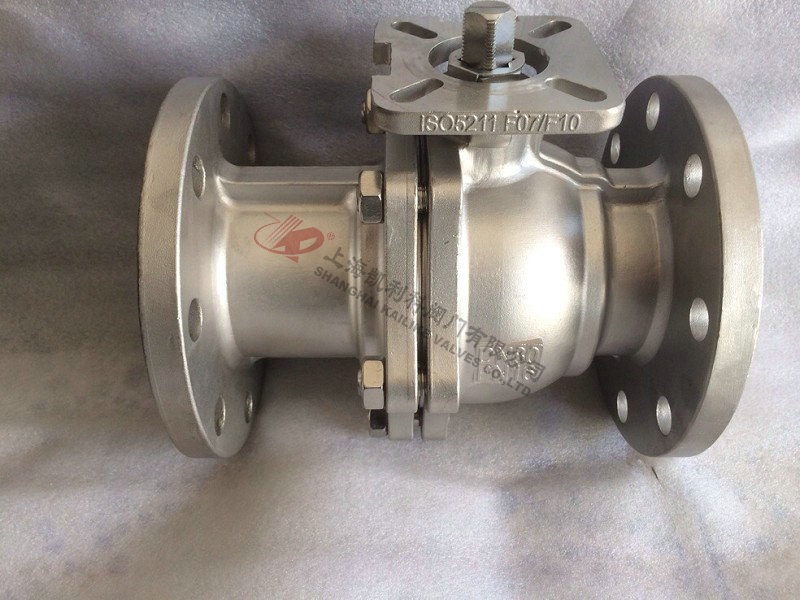

Q41F法蘭球閥

產品名稱：	法蘭球閥	產品型號：	Q41F
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭式
適用溫度：	-20～232℃～350℃～550℃	驅動方式：	手動、電動、氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣及某些腐蝕性液體	生產廠家：	上海凱利科閥門有限公司

產品說明

Q41F法蘭球閥用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

產品特點

Q41F法蘭球閥本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。浮動式球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

主要優點

（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

性能規范

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

壓力試驗

驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水			氣
單位		MPa	MPa	MPa	MPa
公稱壓力PN(MPa)	1.6	2.4	1 8	1 8	0.5-0.7
	2.5	3.8	2.8	2.8
	4.0	6.0	4.4	4.4
	6.4	9.6	7.0	7.0
	10.0	15.0	11.0	11.0
	16.0	24.0	18.0	18.0

主要零件材料

名稱	材料
閥體 /閥蓋	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
球體	CF8	CF3	CF8M	CF3M	WCB HCr	CF8	CF8	CF8	CF8
閥桿	F304	F304L	F316	F316L	2C13	F304	F304	F304	F304
閥座	PTFE/PPL
填料 /墊片	PTFE/PPL					石墨
螺栓	不銹鋼					35CrMoA
螺母	不銹鋼					45、35CrMoA
手柄	鑄鋼

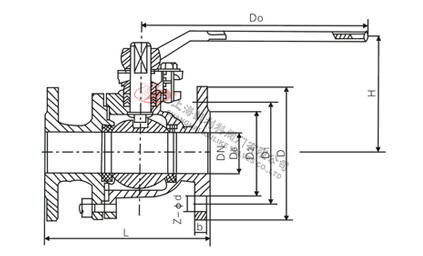

外形結構圖

1.6MPa主要連接尺寸

型號	公稱通徑 DN(mm)	尺寸
		L	D	D1	D2	b-f	z-Φd	H	W
Q41F-16C Q41F-16P Q41F-16R Q41F-16RL Q341F-16C Q341F-16P Q341F-16R Q341F-16RL	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	16-3	4-Φ18	105	230
	50	200	160	125	100	16-3	4-Φ18	115	240
	65	220	180	145	120	18-3	4-Φ18	145	280
	80	250	195	160	135	20-3	8-Φ18	160	310
	100	280	215	180	155	20-3	8-Φ18	185	330
	125	320	245	210	185	22-3	8-Φ18	215	600
	150	360	280	240	210	24-3	8-中23	245	800
	200	400	335	295	265	26-3	12-Φ23	300	1000
	250	450	405	355	320	30-3	12-Φ25	380	1200

2.5MPa主要連接尺寸

型號	公稱通徑 DN(mm)	尺寸
		L	D	D1	D2	b-f	z-Φd	H	W
Q41F-25C Q41F-25P Q41F-25R Q41F-25RL Q341F-25C Q341F-25P Q341F-25R Q341F-25RL	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	18-3	4-Φ18	105	230
	50	200	160	125	100	20-3	4-Φ18	115	240
	65	220	180	145	120	22-3	8-Φ18	145	280
	80	250	195	160	135	22-3	8-Φ18	160	310
	100	280	230	190	160	24-3	8-Φ23	185	330
	125	320	270	220	188	28-3	8-Φ25	215	600
	150	360	300	250	218	30-3	8-Φ25	245	800
	200	400	360	310	278	34-3	12-Φ25	300	1000
	250	450	425	370	332	36-3	12-Φ30	380	1200

4.0MPa主要連接尺寸

型號	公稱通徑 DN(mm)	尺寸 (mm)
		L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41F-40C Q41F-40P Q41F-40R Q41F-40RL Q341F-40C Q341F-40P Q341F-40R Q341F-40RL	15	130	95	65	45	40	16-2	4-Φ14	70	115
	20	140	105	75	55	51	16-2	4-Φ14	80	130
	25	150	115	85	65	58	16-2	4-Φ14	90	150
	32	180	135	100	78	66	18-3	4-Φ18	100	190
	40	200	145	110	85	76	18-3	4-Φ18	110	230
	50	220	160	125	100	88	20-3	4-Φ18	120	240
	65	250	180	145	120	110	22-3	8-Φ18	150	280
	80	280	195	160	135	121	22-3	8-Φ18	170	310
	100	320	230	190	160	150	24-3	8-Φ23	190	330
	125	360	270	220	188	176	28-3	8-Φ25	220	600
	150	400	300	250	218	204	30-3	8-Φ25	250	800
	200	550	375	320	282	260	38-3	12-Φ30	390	1200

6.4MPa主要連接尺寸

型號 Type	公稱通徑 DN(mm)	尺寸
		L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41F-64C Q41F-64P Q41F-64R Q41F-64RL Q341F-64C Q341F-64P Q341F-64R Q341F-64RL	15	140	105	75	55	40	18-2	4-Φ14	75	115
	20	160	125	90	68	51	20-2	4-Φ18	85	130
	25	180	135	100	78	58	22-2	4-Φ18	95	150
	32	200	150	110	82	66	24-2	4-Φ23	105	190
	40	220	165	125	95	76	24-3	4-Φ23	120	230
	50	250	175	135	105	88	26-3	4-Φ23	130	240
	65	280	200	160	130	110	28-3	8-Φ23	160	280
	80	320	210	170	140	121	30-3	8-Φ23	180	310
	100	360	250	200	168	150	32-3	8-Φ25	200	330
	125	381	295	240	202	176	36-3	8-Φ30	230	600
	150	403	340	280	240	204	38-3	8-Φ34	260	800
	200	502	405	345	300	260	44-3	12-Φ34	400	1200

6.4MPa以上請來電咨詢我司技術部。

聲明：【Q41F法蘭球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41F法蘭球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
