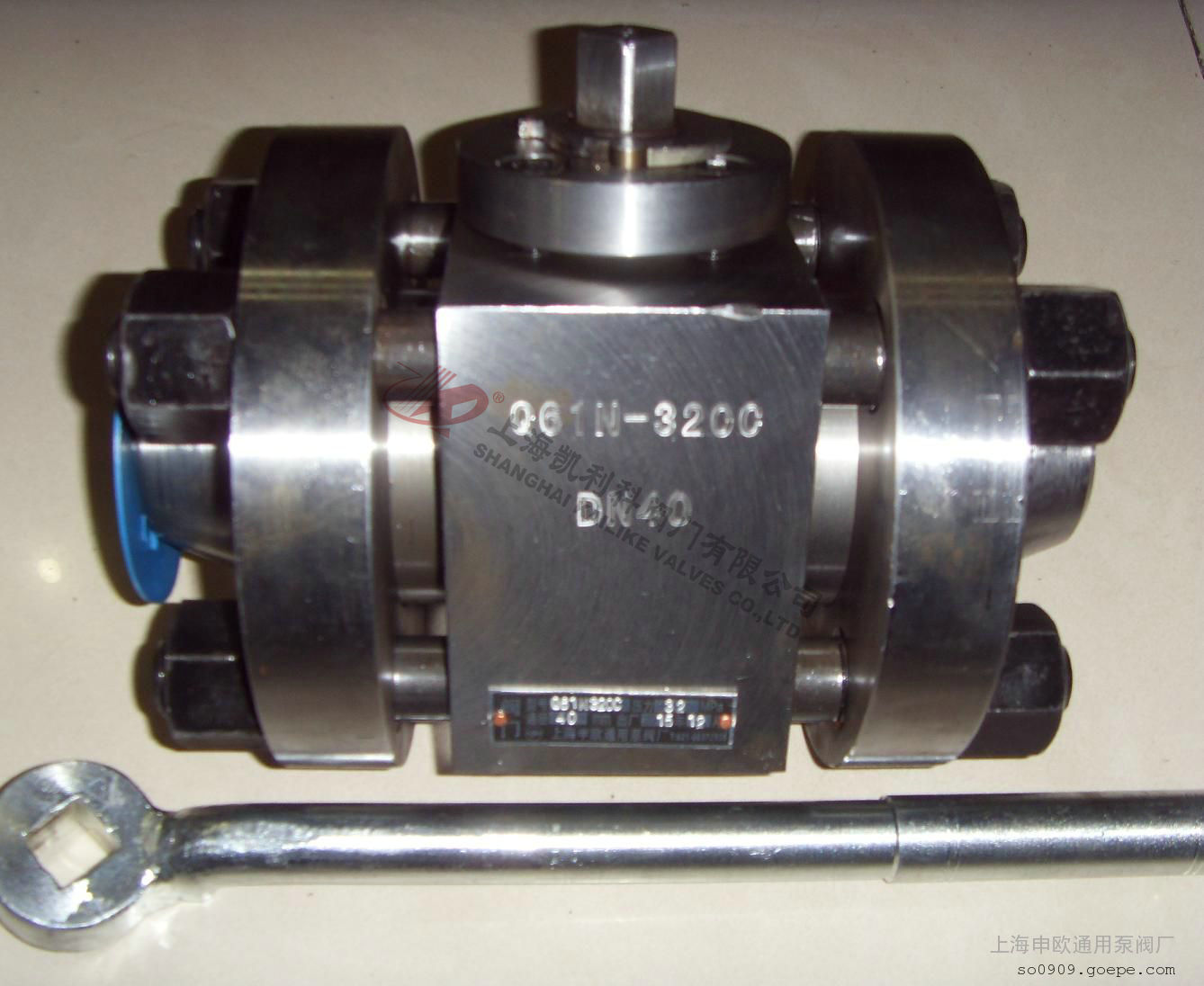

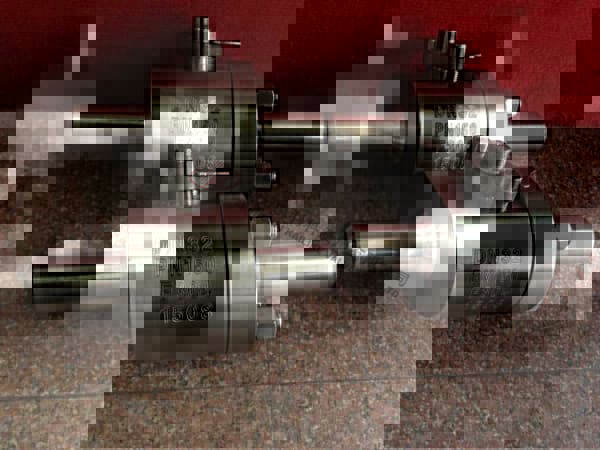

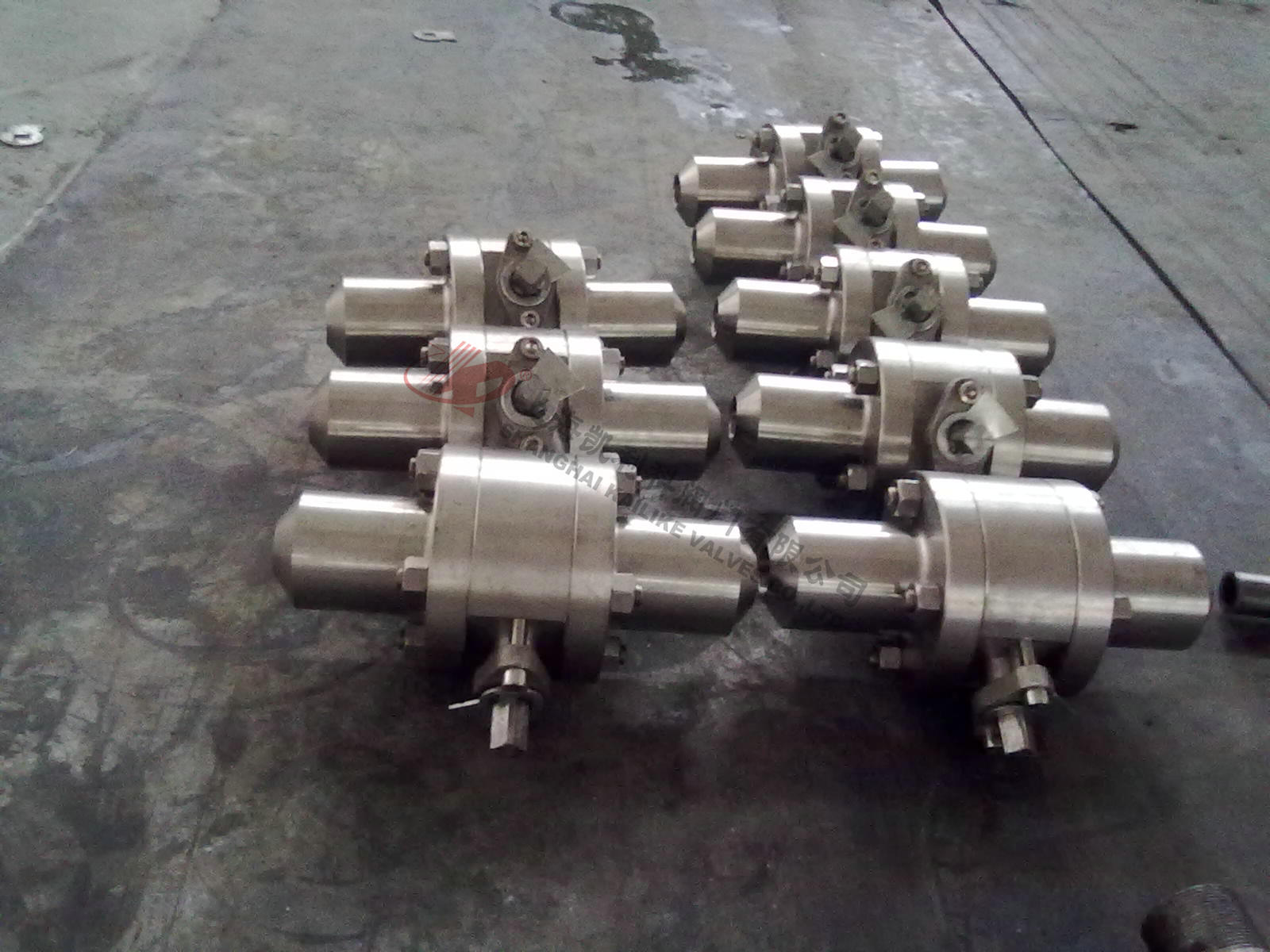

Q61N對焊球閥

產品名稱：	對焊球閥	產品型號：	Q61N
公稱通徑：	DN15～DN200	結構形式：	球形
公稱壓力：	16.0Mpa～32.0Mpa	連接方式：	對焊式
適用溫度：	-20～80℃	驅動方式：	手動、電動、氣動
閥體材質：	A105鍛鋼、WCB鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、燃?xì)饧澳承└g性液體	生產廠家：	上海凱利科閥門有限公司

產品說明

Q61N對焊球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制。對焊球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，對焊球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。高壓對焊球閥閥體可以是整體的，也可以是組合式的。

主要優點

1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

主要特點

1、本產品所有部件均為鍛件。
2、采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。
3、采用鑲嵌式閥座。閥座背后設置O型圈，確保介質不外漏。

主要零件材料

零件名稱	材質
	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	尼龍	尼龍
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
O形圈	橡膠	橡膠
雙頭螺栓	35CrMoA	A193-B7

主要性能規范

公稱壓力PN	16	32	MPa
強度試驗壓力PT	24	48	MPa
低壓密封試驗力	0.6		MPa
高壓密封試驗力	17.6	35.2	MPa
適用介質	水、油品、蒸汽
適用溫度	-40～80℃

外形結構圖

主要外形尺寸

型號	公稱通徑	尺寸
		L	L1	D	D1	H	L0
Q61N-160/320	10	150	60	90	17	58	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	95	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	225	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800





聲明：【Q61N對焊球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q61N對焊球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
