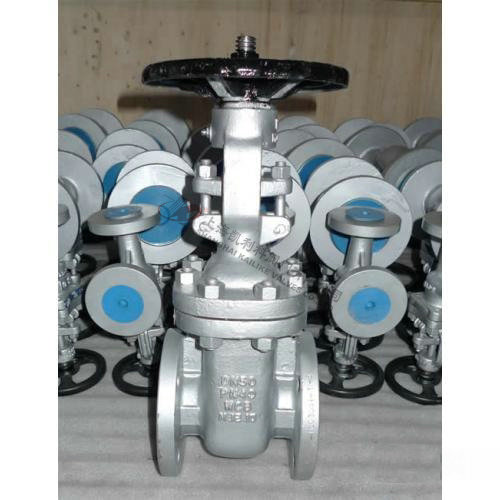

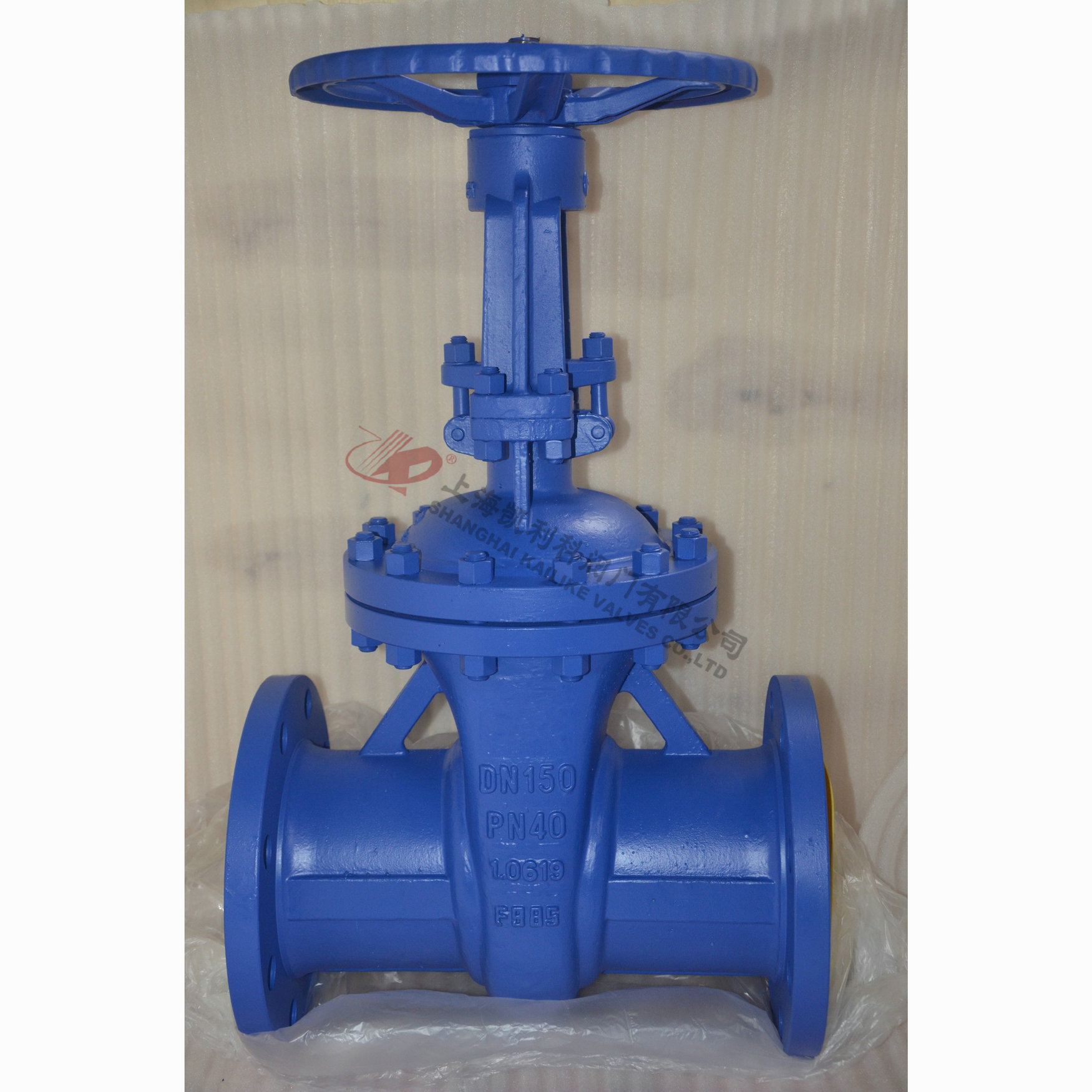

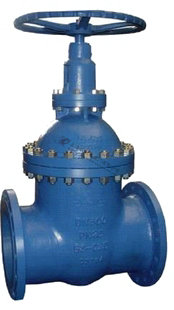

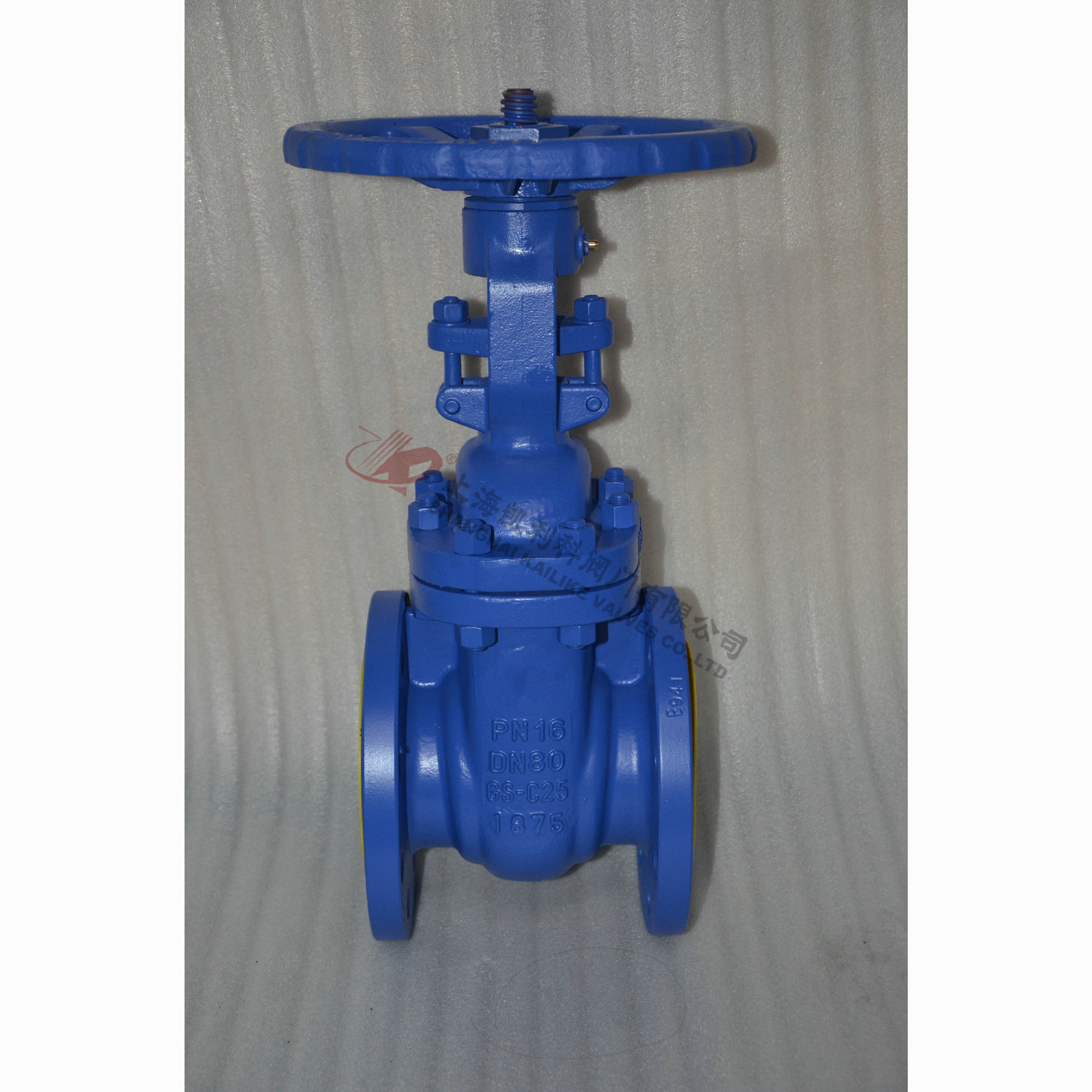

Z41H,Z45X德標閘閥

產品名稱：	德標閘閥	產品型號：	Z41H、Z45H/X
公稱通徑：	DN15～DN800	結構形式：	閘板式
公稱壓力：	PN16-PN64	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC～425ºC～600ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	WCB、鑄鋼、碳鋼、鍛鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

Z41H/Z45H德標閘閥適用于PN16-PN64，工作溫度-29～425℃（碳鋼）及-40～600℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。 通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。 驅動方式 手動、傘齒輪傳動及電動。

結構特點

1、德標閘閥結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，適用壽命長。
3、采用柔性石墨填料、密封可靠、操作輕便靈活。
4、驅動方式有：電動、氣動、齒輪轉動、結構形式：彈型楔式單閘板、剛性楔式單閘板雙閘板式
5、水封閘閥廣泛用于化工、火力、發電廠等油品、水蒸氣管道上作接通或截斷管道中介質的啟閉裝置。

技術規范

結構形式	BB-BG-OS＆Y
驅動方式	手動 Hand-operated
	電動 Electric-actuated
設計標準	DIN3352
結構長度	DIN3202
連接法蘭	DIN2543-2547
試驗和檢驗	DIN3230

產品性能規范

公稱壓力（MPa）	殼體實驗壓力（MPa）	密封試驗壓力（MPa）	適用溫度（℃）	使用介質
1.6	2.4	1.76	-110～600℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

主要零件材料及性能

殼體	GS-C25												1.4308
閥瓣	GS-C25					1.4308		1.4408			Monel
閥桿	13Cr					1.4308		1.4408			Monel		F304
閥瓣密封面	13Cr	13Cr		STL		1.4308	STL	1.4408		STL	Monel		1.4308	1.4308		STL
閥座密封面	13Cr	STL		STL		1.4308	STL	1.4408		STL	Monel		1.4308	STL		STL
殼體	1.4408					1.4306				1.4301
閥瓣
閥桿	1.4408					1.4306				1.4301
閥瓣密封面	1.4408		1.4408		STL	1.4306	1.4306		STL	1.4301		1.4301			STL
閥座密封面	1.4408		STL		STL	1.4306	STL		STL	1.4301		STL			STL

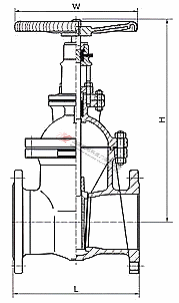

Z41H德標閘閥外形結構圖

Z41H-PN16德標閘閥主要連接尺寸

壓力等級 (MPa)		PN1.6MPa/F5系列
口徑	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	270	280	300	325	350	400	450	500	550	600	650	700	800
H		417	452	530	607	720	790	885	1014	1190	1350	1460	1630	1800	2200
W		200	280	280	300	350	350	400	450	500	600	600	650	700	800
重量 (Kg)		16	25	30	55	75	98	150	245	353	490	750	985	1063	1390

Z41H-PN25德標閘閥主要連接尺寸

壓力等級 (MPa)		PN2.5MPa/F5系列
口徑	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	270	280	300	325	350	400	450	500	550	600	650	700	800
H		417	452	530	607	720	790	885	1014	1190	1350	1460	1630	1800	2200
W		200	280	280	300	350	350	400	450	500	600	600	650	700	800
重量 (Kg)		16	31	43	58	82	103	180	265	385	547	835	1050	1130	1500

Z41H-PN40德標閘閥主要連接尺寸

壓力等級 (MPa)		PN4.0MPa/F5系列
口徑	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	290	310	350	400	450	550	650	750	850	950	1050	1150	1350
H		404	456	604	607	720	780	875	1260	1480	1605	1788	1956	2168	2601
W		200	280	300	350	350	400	450	500	500	600	650	700	700	800
重量 (Kg)		18	32	47	60	95	130	220	290	490	760	900	1250	1450	1700

Z41H-PN64德標閘閥主要連接尺寸

壓力等級 (MPa)		PN6.4MPa/F5系列
口徑 Size	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	290	310	350	400	450	550	650	750	850	950	1050	1150	1350
H		404	456	604	607	720	780	875	1260	1480	1605	1788	1956	2168	2601
W		200	280	300	350	350	400	450	500	500	600	650	700	700	800
重量 (Kg)		20	35	52	66	103	140	230	300	510	780	940	1300	1600	1850

Z45H德標閘閥外形結構圖

Z45H-PN16德標閘閥主要連接尺寸

力等級 (MPa)		PN1.6MPa
口徑 Size	nn	50	65	80	100	125	150	200	250	300	350	400
L		250	270	280	330	360	390	460	530	630	690	750
H		305	354	402	437	496	541	699	815	914	1189	1350
W		200	200	750	250	300	350	400	450	500	550	600
重量 (Kg)		20	30	38	56	75	100	182	278	398	500	618

Z45H-PN25德標閘閥主要連接尺寸

壓力等級 (MPa)		PN2.5MPa
口徑 Size	nn	50	65	80	100	125	150	200	250	300	350	400
L		250	270	280	330	360	390	460	530	630	690	750
H		325	363	415	453	505	556	744	864	948	1269	1450
W		200	200	250	300	350	400	450	500	550	600	600
重量 (Kg)		20	30	39	58	80	101	190	290	405	510	650

Z45H-PN40德標閘閥主要連接尺寸

壓力等級 (MPa)		PN4.0MPa
口徑 Size	nn	50	65	80	100	125	150	200	250	300	350	400
L		250	270	280	330	360	390	460	530	630	690	750
H		325	370	430	480	532	589	783	888	965	1285	1512
W		200	200	250	300	350	400	450	500	550	600	600
重量 (Kg)		20	31	41.5	61	83	110	210	318.5	430	520	680

聲明：【Z41H,Z45X德標閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z41H,Z45X德標閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
