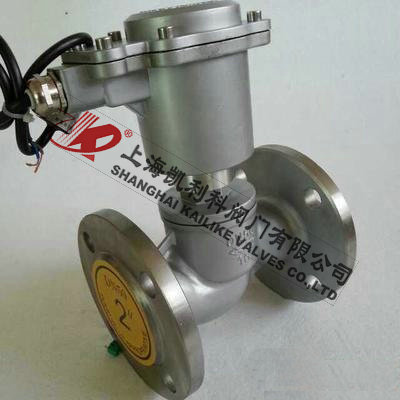

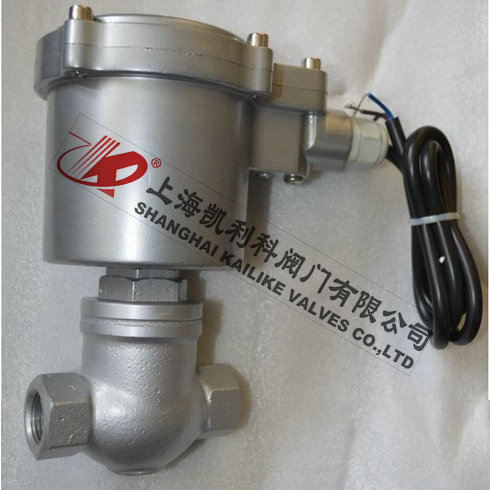

ZCB防爆電磁閥

產品名稱：	防爆電磁閥	產品型號：	ZCB
公稱通徑：	DN1～DN300	結構形式：	活塞式、膜片式、分布式、直動式
公稱壓力：	0.1MPa～45.0MPa	連接方式：	法蘭、螺紋、焊接
適用溫度：	-29ºC～+550ºC	驅動方式：	電磁動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、油品、天然氣、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

ZCB防爆電磁閥內腔采用活塞式結構、性能穩定、密封性好、主要用于中高壓蒸汽、高壓氣體及導熱油等管路的自動控制；廣泛應用于軍工、航天、船舶重工、核工業、石化、電力、化學、輕工、機械、科研、干燥設備、食品、醫療、清洗設備等蒸汽管路自動化控制等領。

產品特點

耐腐蝕：主要部件閥塞、閥體等采用不銹鋼304和316制成，防腐性能好。
耐磨損：選材合理，閥塞與閥間巧妙地利用流體潤滑作用，減少磨損大大增長使用壽命。
耐高壓：結構采用先導活塞式，有效控制高壓易能動作，低壓力易能打開的原理。

工作原理

常閉：當線圈通電時，電磁鐵芯吸合，卸壓孔打開，主活塞由介質壓力推動，打開主閥口，介質流通。
    當線圈斷電時，主閥口關閉，介質截止。
常開：當線圈通電時，電磁鐵芯吸合，卸壓孔關閉，主活塞由介質壓力推動，關閉主閥口，介質截止。當線圈斷電時，主閥口打開，介質流通。

技術參數

操作方法	常閉	通電打開、斷電關閉
操作方法	常開	斷電打開、通電關閉
介質溫度	-200℃、-100℃、-40℃、≤100℃、≤200℃、≤300℃、≤600℃
使用介質	水、柴油、二氧化碳、天然氣、空氣、氮氣等常溫液體或氣體
通徑	1mm-300mm
連接尺寸（G）	1/2	3/4	1“	1-1/4	1-1/2
壓力（Mpa）	0.1MPa~45.0MPa			2~42
功率	AC：15W、DC：18W
電壓偏差	允許波動±10%
閥體	鍛壓不銹鋼（304、316、316L）
環境溫度	-20~60℃
電氣連接	接線盒電纜插座，防護等級IP65
使用電壓	AC220V  50Hz/60Hz、DC:24V、12V其余根據要求
特殊選配	防水、防爆、帶手功能、帶信號反饋
	防爆等級：ExmI/IIT4(澆封型）、dIIBT4、dIICT5(含氫氣）
安裝提示	優先采用線圈豎直向上，亦可根據需要安裝
備注	高壓閥門完全打開或關閉，至少需要0.3Mpa壓差

安裝方式

1、安裝前仔細閱讀產品說明書，檢查產品是否符合使用要求，記住安裝要點，做好準備工作。
2、校對銘牌所標參數與所選用產品的參數是否一致，電源電壓應滿足額定電壓，電壓波動范圍：交流+10%~-15%，直流+10%~-10%，平時線圈組件不宜拆開。
3、防爆電磁閥接管之前用高壓氣體對管道進行沖洗，把管道中的金屬粉末及密封材料殘留物，銹垢等清除。
4、注意介質的潔凈度，如果介質內混有塵垢，雜質等妨礙電磁閥的正常工作，管道中應裝過濾閥濾網≥30目。
5、防爆電磁閥不宜裝在管道低凹處，裝在容器的排出管道中，注意不可自容器底部引出，而應裝在容器底部稍上位置。
6、蒸汽用電磁閥入口側應裝有疏水閥，該處接管應傾斜。
7、防爆電磁閥一般是定向的，不可裝反，通常在閥體上用“→”指出介質流動方向，安裝時要依照“→”指示的方向安裝。
8、接管時注意，密封材料不可使用過量。如螺紋連接時，接管螺紋應保持在有效長度內，并在端部半螺距處用銼刀倒棱，自端部起2牙處開始纏繞密封帶，不然過量的密封帶或粘結劑將進入電磁閥的內腔，而發生妨礙正常動作的事故。
9、防爆電磁閥安裝姿勢：電磁閥的電磁線圈部件應豎直向上，豎直安裝在水平于地面的管道，如果受空間限制或工況要求必須按側立如樓房下水道似的管路或倒立安裝的，請在選型訂貨時提出，有些產品有特別規定，請按說明書安裝。
10、如果介質會起水錘現象，那么應該選用具防水錘功能的電磁閥或采取相應的防范措施。

聲明：【ZCB防爆電磁閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZCB防爆電磁閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
